पोगो पिन का उपयोग कैसे करें?

पोगो पिन कनेक्टर का मूल परिचय

पोगो पिन कनेक्टर एक स्प्रिंग-प्रकार की जांच है जो सुई (सवार), एक सुई ट्यूब (ट्यूब), एक स्प्रिंग (स्प्रिंग), और एक रबर कोर (हाउसिंग) के चार बुनियादी घटकों को उच्च-सटीक उपकरणों के माध्यम से रिवेट करके बनाई जाती है। इसे पोगो पिन, स्प्रिंग थिम्बल, स्प्रिंग प्रोब, स्प्रिंग लोडेड, पोगोपिन कनेक्टर भी कहा जाता है। पोगो पिन [जीजी] #39;s प्लंजर का निचला भाग आमतौर पर एक झुकी हुई सतह संरचना होती है। इच्छुक सतह संरचना का कार्य यह सुनिश्चित करना है कि पोगो पिन काम के दौरान सुई (सवार) को सुई ट्यूब (ट्यूब) की भीतरी दीवार के संपर्क में रखता है ताकि करंट मुख्य रूप से गोल्ड प्लेटेड सुई (प्लंजर) से होकर गुजरे। और सुई ट्यूब। (ट्यूब) पोगो पिन की स्थिरता और कम प्रतिबाधा सुनिश्चित करने के लिए।

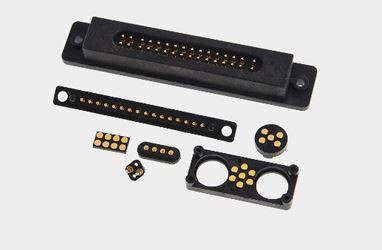

1639100290(1)

हम आपको पोगो पिन उत्पादों की एक श्रृंखला प्रदान करते हैं। कनेक्टर उद्योग में, पोगो पिन एक विशेष कनेक्शन तकनीक है। पिछले कुछ वर्षों में, इस विश्वसनीय तकनीक को कुछ विश्व स्तरीय प्रसिद्ध निर्माताओं द्वारा स्वीकार किया गया है और मोबाइल फोन बैटरी, एंटीना कनेक्शन, जीपीएस पोजीशनिंग सिस्टम और लैपटॉप कंप्यूटर जैसे सौ से अधिक इलेक्ट्रॉनिक उत्पादों में सफलतापूर्वक उपयोग किया गया है। , वीडियो गेम उपकरण, आउटडोर स्ट्रीट लाइट, श्रवण यंत्र, रेडियो रिसीवर, आदि।

पोगो पिन कनेक्टर बुनियादी पैरामीटर

पोगो पिन (सवार): पीतल सोना चढ़ाया हुआ (C3604), इलेक्ट्रोप्लेटेड परत की मोटाई अलग-अलग अनुप्रयोगों के साथ भिन्न होती है, सामान्य तौर पर, निकल-प्लेटेड 1.25 ~ 2.5um (50 ~ 100u" में परिवर्तित), सोना- मढ़वाया 0.125um ~ 0.5um (5u "~ 20u" में परिवर्तित)।

बैरल: पीतल सोना चढ़ाया (सी 3604), इलेक्ट्रोप्लेटेड परत की मोटाई अलग-अलग अनुप्रयोगों के लिए अलग होती है, सामान्य तौर पर, निकल चढ़ाया 1.25 ~ 2.5um (50 ~ 100u [जीजी] उद्धरण में परिवर्तित), सोना चढ़ाया 0.125um ~0.25um (5u”~10u” में परिवर्तित)।

स्प्रिंग: स्टेनलेस स्टील (SUS304) या पियानो स्टील वायर

आवास: PA46, PA9T, HTN, LCP (हलोजन मुक्त सामग्री, आग रेटिंग UL94V-0)

कवर (सीएपी): PA46, PA9T, HTN, LCP (हलोजन मुक्त सामग्री, आग रेटिंग UL94V-0)
