पोगो पिन कनेक्टर की संरचना
बाजार के विकास और उत्पाद प्रौद्योगिकी के उन्नयन के साथ, अधिक से अधिक उपभोक्ता न केवल उत्पाद के बहु-कार्य तक सीमित हैं, बल्कि वे एक स्टाइलिश उपस्थिति और एक छोटी और पतली उपस्थिति का भी पीछा कर रहे हैं। लेकिन विनिर्माण और डिजाइन के लिए, ऐसा उत्पाद सभी इलेक्ट्रॉनिक उत्पाद इंजीनियरों के लिए एक बड़ी चुनौती है। संरचनात्मक डिजाइन स्थान और कनेक्टर्स के मानक विनिर्देशों के कारण, इंजीनियरों के लिए इसे पूरा करने के लिए एक अच्छा विकल्प होना मुश्किल है। इसके अलावा, संरचनात्मक स्थान में असेंबली लागत, सेवा जीवन, नमूना चक्र और लागत के मामले में पोगो पिन के स्पष्ट फायदे हैं।
पोगो पिन का मुख्य कार्य 20MA-10A से लेकर ओवरक्रैक है। मुख्य रूप से, पोगो पिन के व्यास, ऊंचाई और चढ़ाना आवश्यकताओं पर सख्त नियम हैं।
पोगो पिन सुई को एक छोटे गोल गोलार्ध में एक चिकनी सतह की आवश्यकता होती है। पोगोपिन पोगो पिन के लिए सुई डिजाइन आवश्यकताएं।

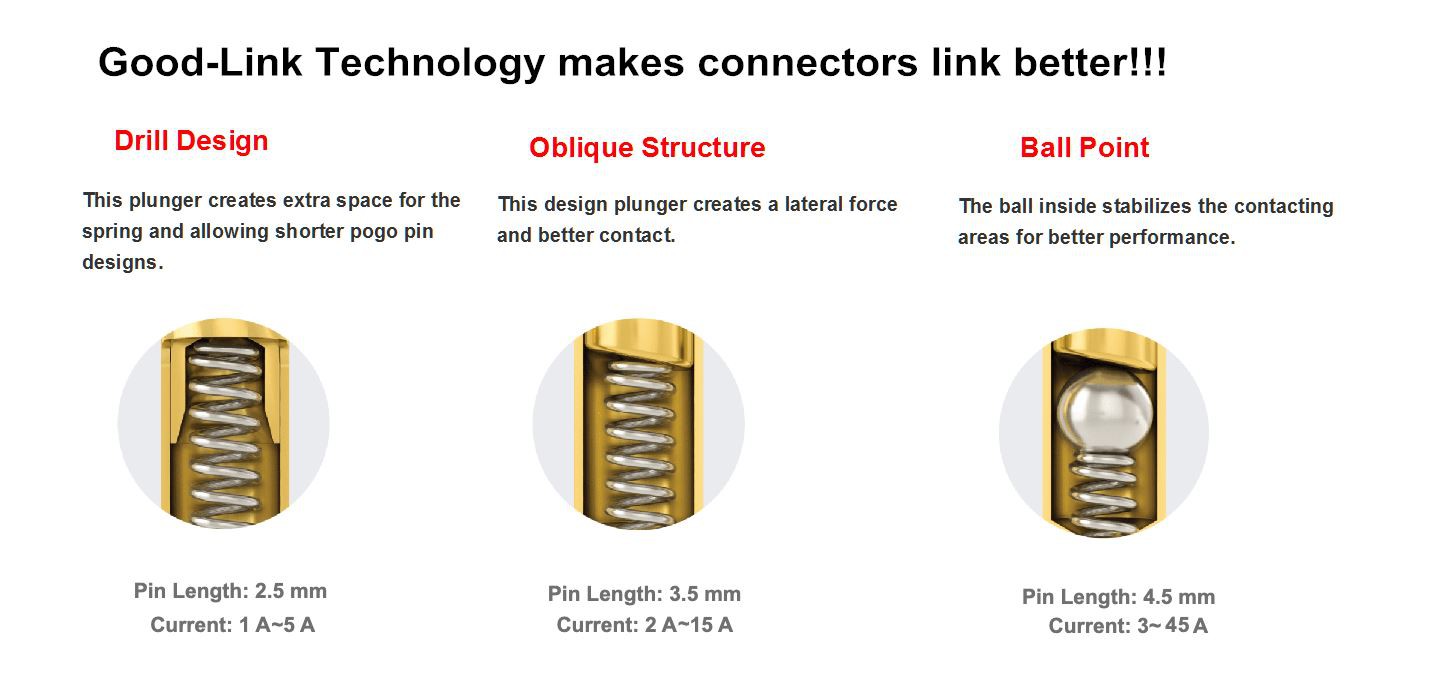

बेवल: यह सुनिश्चित करने के लिए कि काम करते समय सुई हमेशा सुई ट्यूब के संपर्क में रहती है, टाइको हेंज़ ने सुई के अंत को काट दिया जो वसंत के संपर्क में एक बेवल में है। यह डिजाइन अवधारणा उत्पाद के स्थिर संचालन को सुनिश्चित करने के लिए कम और स्थिर संपर्क प्रतिबाधा सुनिश्चित कर सकती है। बैक-ड्रिलिंग डिज़ाइन छोटे आकार के कनेक्टर्स के लिए एक अच्छा विकल्प है, जो ग्राहकों की लोच आवश्यकताओं को पूरा कर सकता है
इस डिजाइन के मिलान वसंत की लंबाई सुई ट्यूब की लंबाई से अधिक हो सकती है। सीमित स्थान के मामले में, रिवर्स ड्रिलिंग का डिज़ाइन एक स्थिर लोचदार स्ट्रोक प्राप्त कर सकता है। सुई और सुई ट्यूब की संरचना पर कुछ शर्तों के कारण फ्लैट-तल वाले डिज़ाइन दुर्गम नहीं होंगे, जिससे सुई ट्यूब के माध्यम से करंट जाएगा, और सुई ट्यूब की दीवार सीधे वसंत के साथ जाएगी, जिसके कारण प्रतिरोध बहुत बड़ा हो जाएगा और वोल्टेज एक बड़े चाप में गिर जाएगा।
