इलेक्ट्रॉनिक उत्पादों के आंतरिक कनेक्शन की विश्वसनीयता कैसे सुनिश्चित करें?
स्मार्टफोन, पोर्टेबल डिवाइस और पहनने योग्य डिवाइस जैसे इलेक्ट्रॉनिक उत्पाद धीरे-धीरे चीन में लोकप्रिय हो रहे हैं, और संकीर्ण-पिच बोर्ड-टू-बोर्ड स्प्रिंग थिम्बल कनेक्टर के उपयोग की आवृत्ति में भी वृद्धि हुई है। उपभोक्ताओं के रूप में, एक अच्छे उत्पाद अनुभव की खोज एक कभी न खत्म होने वाली मांग है, और हल्के और पतले उत्पाद अधिक फैशनेबल हो गए हैं। हालांकि, स्प्रिंग थिम्बल कनेक्टर्स के निर्माताओं के लिए, इलेक्ट्रॉनिक उत्पादों के आंतरिक कनेक्शन की विश्वसनीयता कैसे सुनिश्चित की जाए, यह एक समस्या बन गई है।

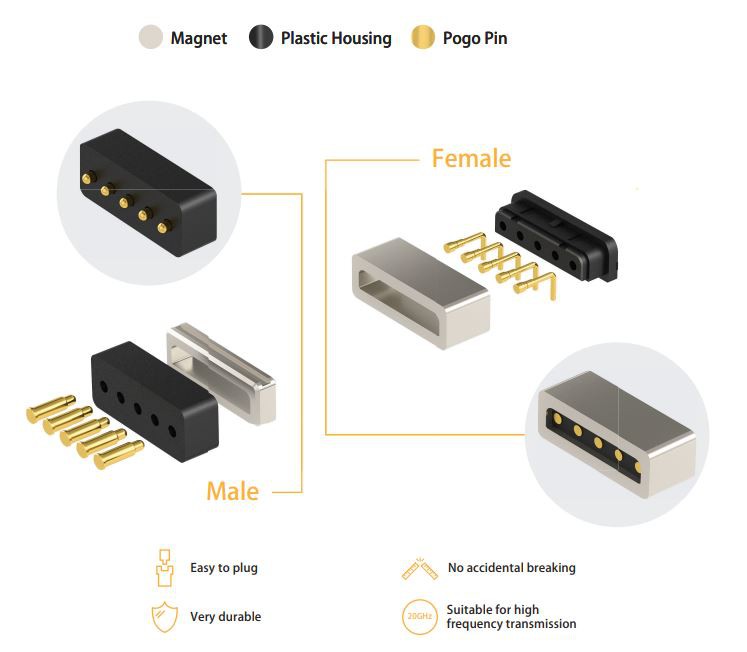

सामान्यतया, यांत्रिक और विद्युत कनेक्शन का एहसास करने के लिए दो पीसीबी या पीसीबी और एफपीसी को जोड़ने के लिए पोगो पिन कनेक्टर का उपयोग किया जाता है। इसकी विशेषता यह है कि नर और मादा स्प्रिंग थिम्बल पोगो पिन कनेक्टर को पेयर किया जाता है, इसलिए स्प्रिंग थिम्बल पोगो पिन कनेक्टर के प्लास्टिक बॉडी और टर्मिनल की सख्त मिलान आवश्यकताएं होती हैं।
लचीला कनेक्शन, स्थापित करने में आसान, जुदा करना आसान।
धड़ की मोटाई को कम करने के लिए वर्तमान बोर्ड-टू-बोर्ड सभी अल्ट्रा-लो हाइट्स हैं। वर्तमान दुनिया [जीजी] #39; की सबसे छोटी बोर्ड-टू-बोर्ड स्प्रिंग थिम्बल कनेक्टर संयोजन ऊंचाई 0.6 मिमी है। उत्पाद की मोटाई को कम करना कनेक्शन की भूमिका निभाता है, और इससे बाजार में अधिक से अधिक अति-पतले मोबाइल फोन आ गए हैं।
संपर्क संरचना में मजबूत पर्यावरणीय प्रतिरोध है, न केवल लचीला बल्कि [जीजी] उद्धरण; ठोस कनेक्शन [जीजी] उद्धरण; उच्च संपर्क विश्वसनीयता के साथ। सॉकेट और प्लग के संयुक्त बल को बेहतर बनाने के लिए, निश्चित धातु भाग और संपर्क भाग में एक साधारण लॉक का चयन किया जाता है। बकल तंत्र न केवल संयोजन बल में सुधार करता है बल्कि लॉक करते समय अधिक प्लग-इन और पुल-आउट भावना भी प्रदान करता है। और कुछ निर्माता संपर्क विश्वसनीयता में सुधार के लिए दोहरे संपर्क संरचना प्रदान करते हैं। पिंस की पिच भी संकरी और संकरी हो गई है। वर्तमान मोबाइल फोन मुख्य रूप से 0.4 मिमी पिच है। वर्तमान में, पैनासोनिक, जेएई और अन्य निर्माताओं ने 0.35 मिमी पिच विकसित की है, जो उद्योग में अब तक का सबसे छोटा बोर्ड-टू-बोर्ड स्प्रिंग थिम्बल कनेक्टर होना चाहिए। 0.35 मिमी पिच वर्तमान में मुख्य रूप से ऐप्पल मोबाइल फोन और घरेलू हाई-एंड मॉडल में उपयोग की जाती है। इसका अनुप्रयोग हाल के वर्षों में विकास की दिशा होगी। इसमें सबसे छोटी मात्रा, उच्चतम परिशुद्धता, उच्च प्रदर्शन और अन्य फायदे हैं, लेकिन इसमें पैच और अन्य सहायक तकनीकों की आवश्यकताएं हैं। यह भी अधिक है। यह सबसे महत्वपूर्ण समस्या है जिसे कई स्प्रिंग थिम्बल पोगो पिन कनेक्टर निर्माताओं को हल करने की आवश्यकता है, अन्यथा, उपज दर बहुत कम होगी।
एसएमटी प्रक्रिया की आवश्यकताओं को पूरा करने के लिए, पूरे उत्पाद के टर्मिनल सोल्डरिंग क्षेत्र में एक अच्छी कोप्लानरिटी की सख्त आवश्यकता होती है। उद्योग मानक आमतौर पर 0.10 मिमी (अधिकतम) है, अन्यथा, यह पीसीबी के साथ खराब सोल्डरिंग का कारण होगा और उत्पाद के उपयोग को प्रभावित करेगा। प्रभाव।
अल्ट्रा-संकीर्ण बोर्ड-टू-बोर्ड स्प्रिंग थिम्बल पोगो पिन कनेक्टर में इलेक्ट्रोप्लेटिंग प्रक्रिया के लिए नई आवश्यकताएं हैं। 0.6 मिमी की ऊंचाई वाले उत्पादों और 0.4 मिमी से कम ऊंचाई वाले एकल उत्पाद के लिए, यह कैसे सुनिश्चित किया जाए कि उत्पाद [जीजी] #39; की सोना चढ़ाना मोटाई और टिन प्रभाव ऊपर न चढ़े? स्प्रिंग थिम्बल कनेक्टर्स के लघुकरण में यह सबसे गंभीर समस्या है। वर्तमान उद्योग का सामान्य अभ्यास सोल्डरिंग पथ को अवरुद्ध करने के लिए लेजर द्वारा सोने की परत वाली परत को हटाना है, ताकि टिन पर न चढ़ने की समस्या को हल किया जा सके। हालांकि, इस तकनीक के नुकसान हैं, यानी सोना छीलना। उसी समय, लेजर निकल चढ़ाना परत को नुकसान पहुंचाएगा, जिससे तांबा हवा के संपर्क में आ जाएगा, जिससे जंग और जंग लग जाएगा।
