7 कारण क्यों पोगो पिन सबसे अच्छा कनेक्टर समाधान है

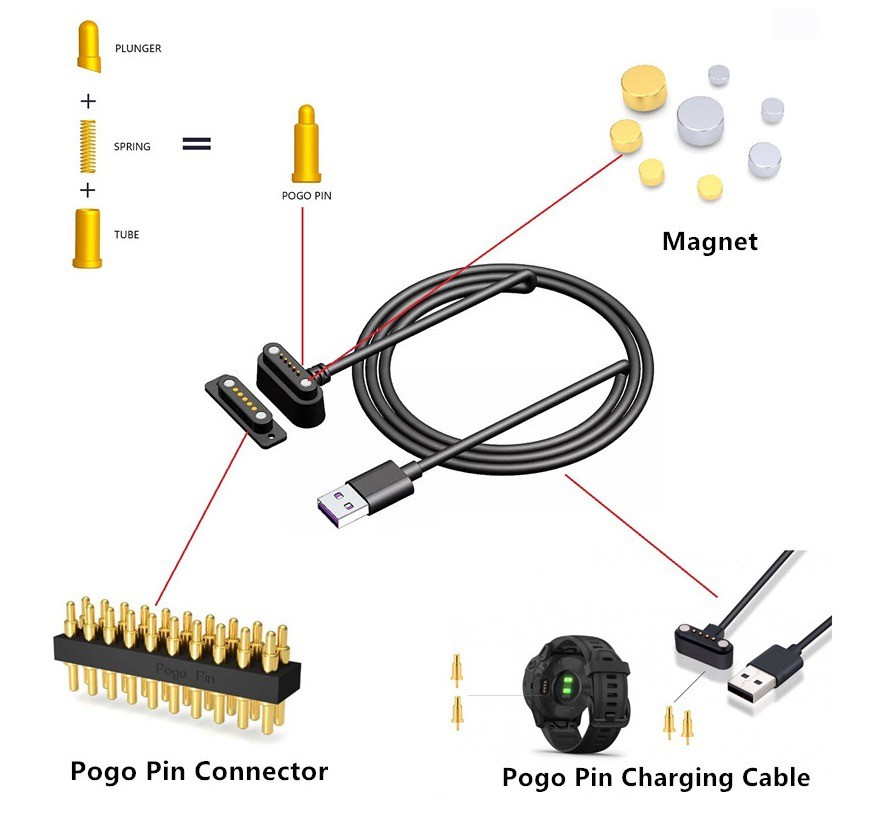

पोगो पिन कई एप्लिकेशन जैसे डॉकिंग, बोर्ड-टू-बोर्ड या चार्जिंग कनेक्शन के लिए एकदम सही मेल है। यहाँ क्यों है।
स्प्रिंग लोडेड कनेक्टर या तथाकथित पोगो पिन तेजी से लोकप्रिय हो रहे हैं क्योंकि ऐप्पल और माइक्रोसॉफ्ट जैसी प्रमुख कंपनियों ने उन्हें अपने उपभोक्ता उत्पादों में इस्तेमाल किया है।
पोगो पिन कुछ फायदों को जोड़ते हैं जो उन्हें अधिकांश अन्य कनेक्टर प्रकारों से अलग करते हैं।
आज के लेख में हम उन फायदों के बारे में चर्चा करेंगे और देखेंगे कि आपके डिजाइन में इन फायदों का लाभ कैसे उठाया जा सकता है।
पोगो पिन का एक संक्षिप्त इतिहास
इससे पहले कि हम सीधे 7 कारणों की ओर बढ़ें, आइए पोगो पिन के संक्षिप्त इतिहास से शुरुआत करें। कनेक्टर का प्रकार लगभग 50 वर्षों से है। पुराने गार्ड के इंजीनियरों को याद होगा कि उन पिनों की सबसे अच्छी प्रतिष्ठा नहीं थी। वे अक्सर अस्थिर होते थे, उनमें करंट कम होता था और वे किसी भी प्रकार के कंपन के प्रति बहुत संवेदनशील होते थे जो उन्हें डेटा ट्रांसमिशन वाले कई अनुप्रयोगों के लिए अयोग्य घोषित कर देता था। सेमीकंडक्टर परीक्षण उद्योग के आगमन के बाद से स्प्रिंग लोडेड टेस्ट पिन ने महत्वपूर्ण सुधार किए हैं। तकनीकी प्रगति जो उनके आकार को उस स्तर तक कम करने के लिए आवश्यक थी जो उन्हें आईसी टेस्ट प्रक्रियाओं के दौरान आवश्यक ठीक पिचों के लिए उपयुक्त बनाती थी, उपभोक्ता ग्रेड पोगो पिन कनेक्टरों में स्थानांतरित हो गई है।
तो आज पोगो पिन इतने लोकप्रिय क्यों हैं और क्या उन्हें कई अनुप्रयोगों के लिए एक आदर्श फिट बनाता है? यहाँ कारण हैं:
1. चलिए बात करते हैं पोगो पिन कॉस्ट की
मुद्रांकन प्रक्रिया का उपयोग करते हुए, अधिकांश कनेक्टर्स का उत्पादन किया जाता है। यह प्रक्रिया अनिवार्य रूप से धातु का एक पतला टुकड़ा लेती है जो धातु को एक मोल्ड द्वारा सही आकार में स्टैंप करके बनाई जाती है।
प्रक्रिया की व्याख्या करने वाली इस छोटी सी वीडियो क्लिप को देखें।
इसके विपरीत, टर्निंग प्रक्रिया का उपयोग करके पोगो पिन का उत्पादन किया जाता है। यह प्रक्रिया धातु के एक गोल टुकड़े का उपयोग करती है और इसे बहुत तेजी से घुमाती है। एक तेज धार धातु ब्लॉक से उन हिस्सों को खरोंच कर रही है जिनकी आवश्यकता नहीं है।
दोनों प्रक्रियाओं के बीच मुख्य अंतर मोल्ड बनाने की लागत है। एक सांचे के निर्माण में 5000 USD तक का खर्च आ सकता है। इसका मतलब है कि इस साँचे की लागत को गणना में शामिल करना होगा जो एक महत्वपूर्ण मूल्य कारक हो सकता है। इस नमूना गणना पर एक नज़र डालें:
विशेष रूप से कम मात्रा वाले गैर-मानक कनेक्टर्स के लिए पोगो पिन अधिक कुशल विकल्प हैं। उपरोक्त उदाहरण में कीमत में 80 प्रतिशत से अधिक की वृद्धि हुई है।
2. सर्वश्रेष्ठ उपयोगकर्ता अनुभव के लिए सर्वश्रेष्ठ कनेक्टर
स्प्रिंग लोडेड कनेक्टर सुविधाजनक हैं। मुझे यकीन है कि Apple उत्पादों पर हर किसी की अपनी वैध राय है, लेकिन जब मैंने पहली बार 2008 में अपने दोस्तों के लैपटॉप पर मैगसेफ चार्जिंग केबल का इस्तेमाल किया था, तो मैं वास्तव में चकित था। यह प्रतिभाशाली है। बस इसे चालू करें, स्वचालित संरेखण, उपयोग करने में आसान। इस तरह इंजीनियरिंग काम करती है। स्थापित उत्पादों में छोटे बदलाव करना जो उपयोगकर्ताओं को यह वाह-प्रभाव देते हैं और उन्हें वफादार ब्रांड ग्राहक बनाते हैं।
पोगो पिन कनेक्टर अक्सर इस उपयोगकर्ता अनुभव में सुधार देते हैं। विशेष रूप से जब इस तरह से किया जाता है कि स्वचालित रूप से उन्हें डिवाइस पर संरेखित करें।
3. छोटी जगह के लिए सही कनेक्टर

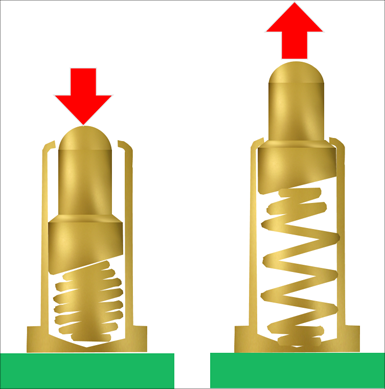

अधिकांश कनेक्टर या तो बड़े और स्थिर होते हैं, या छोटे और नाजुक होते हैं। पोगो पिन दोनों फायदों को एक उत्पाद में मिलाते हैं। 1 मिलियन कंप्रेशन तक जीवित रहने के दौरान वे असाधारण रूप से छोटे हो सकते हैं। यह उनके विशिष्ट वसंत डिजाइन के कारण है जो इसके आकार और स्थिरता को बरकरार रखता है। एक मुद्रांकित फ्लैट वसंत झुकने वाले कोने पर तनाव बढ़ाता है जबकि एक सर्पिल वसंत में संपीड़न के दौरान बल का समान वितरण होता है। यह छोटे डिजाइन बनाने की अनुमति देता है।
4. क्यों पोगो पिन सबसे टिकाऊ कनेक्टर प्रकार हैं
स्प्रिंग लोडेड कनेक्टर्स बेहद टिकाऊ होते हैं। किसी भी अन्य कनेक्टर प्रकार के विपरीत, पोगो पिन लंबवत रूप से संकुचित होते हैं। सभी भागों का यह एक दिशात्मक संपीड़न प्रत्येक भाग पर पहनने को महत्वपूर्ण रूप से कम करता है। यहाँ मुद्दा यह है कि कनेक्टर लगाते समय, धातु की दो शीट एक दूसरे पर खरोंचती हैं। यह समय के साथ बाहरी परत को खराब कर देगा और वर्तमान वहन क्षमता को कम कर देगा। यह प्रभाव तब अधिक मजबूत होता है जब कोई उपयोगकर्ता अधिक बल के साथ कनेक्टर को प्लग करता है। हालाँकि, यह पोगो पिन के साथ नहीं हो सकता है क्योंकि केवल घर्षण तत्व प्लंजर और बैरल के बीच की बातचीत है। यह घर्षण आंतरिक वसंत बल के माध्यम से उत्पन्न होता है जो इंजीनियर द्वारा सीमित और निर्दिष्ट होता है।
5. एक उच्च सहिष्णुता के साथ संबंधक
किसी भी अन्य कनेक्टर प्रकार में इतनी अधिक यात्रा नहीं होती है जितनी कि पोगो पिन कनेक्टर्स के मामले में होती है। यह कनेक्टर का उपयोग करते समय इंजीनियरों और उपयोगकर्ताओं को अत्यधिक स्वतंत्रता देता है।
कार्य यात्रा द्वारा छोटी उत्पादन त्रुटियों की भरपाई की जा सकती है। फोन के अंदर उपयोग किए जाने वाले कनेक्टर जहां छोटे फ्लैट स्प्रिंग कनेक्टर होते हैं जो फिंगरप्रिंट सेंसर के संपर्कों को छूते हैं, फोन के बैक कवर पर लगे होते हैं। गर्म क्षेत्रों में बैक कवर के प्लास्टिक का विस्तार हुआ और संपर्क पैड को कनेक्टर्स से दूर कर दिया। लंबी यात्रा वाले कनेक्टर का उपयोग करके इससे बचा जा सकता था, जो इस तरह के भौतिक विकृतियों को अधिक सहनशीलता प्रदान करता है।
6. सरल विधानसभा कनेक्शन
डिवाइस को डिजाइन करते समय मुख्य विचारों में से एक असेंबली है। मैन्युअल कनेक्शन करना महंगा है और इसके लिए बहुत मेहनत करनी पड़ती है। पोगो पिन का उपयोग करने वाले बोर्ड-टू-बोर्ड कनेक्टर के साथ कोई मैन्युअल संरेखण आवश्यक नहीं है। जबकि भागों को जल्दी से इकट्ठा किया जा सकता है
असेंबली ऑर्डर के मामले में एक बड़ा लचीलापन है। यह पोगो पिन को तेजी से लोकप्रिय विकल्प बनाता है। स्क्रू पिन जैसे पिन के साथ, इंजीनियर माउंटिंग और कनेक्शन को एक ही समय में जोड़ सकते हैं।
7. स्थिर वर्तमान प्रवाह
अंतिम बिंदु वर्तमान प्रवाह की असाधारण स्थिरता है। पोगो पिंस को व्यक्तिगत रूप से विशिष्ट स्प्रिंग बलों और डिजाइनों से सुसज्जित किया जा सकता है। वसंत बल को बढ़ाते समय, पिन के अंदर बैरल के खिलाफ प्लंजर को अधिक स्थिर दबाया जाता है। इसका परिणाम बेहतर कंडक्टिविटी में होता है। अलग-अलग डिज़ाइन जैसे बॉल डिज़ाइन और हाई करंट पोगो डिज़ाइन भी करंट फ्लो में सुधार लाते हैं। अस्थायी वियोग की संभावना को कम करने के लिए प्लंजर और बैरल के बीच संपर्क बिंदुओं की संख्या को अधिकतम करना यहां महत्वपूर्ण है। एक वियोग के दौरान संपूर्ण धारा स्प्रिंग के माध्यम से प्रवाहित हो सकती है जो स्प्रिंग के पिघलने का कारण बन सकती है और अंततः पिन की विफलता का कारण बन सकती है।
