उत्पाद विवरण

हमारे सभी उत्पाद RoHS और हैलोजन-मुक्त आवश्यकताओं को पूरा करते हैं। आपके स्थान के आकार, चढ़ाना उपचार, प्रतिबाधा आकार, जीवन आवश्यकताओं, आवास रिक्ति आकार, आदि के आधार पर, आप विभिन्न विकल्प प्राप्त करने के लिए नीचे हमारे उत्पाद पुस्तकालय में प्रवेश कर सकते हैं।

पोगो पिन कनेक्टर उत्पाद

अब, हम कनेक्टर उद्योग में पोगो पिन कनेक्टर उत्पादों की एक श्रृंखला प्रदान करते हैं, पोगो पिन एक विशेष कनेक्शन तकनीक है। पिछले कुछ वर्षों में, इस विश्वसनीय तकनीक को कुछ विश्व स्तरीय प्रसिद्ध निर्माताओं द्वारा स्वीकार किया गया है और उनके 100 से अधिक इलेक्ट्रॉनिक उत्पादों में सफलतापूर्वक उपयोग किया गया है, जैसे कि मोबाइल फोन की बैटरी, एंटीना कनेक्शन, जीपीएस पोजिशनिंग सिस्टम, नोटबुक कंप्यूटर, वीडियो गेम उपकरण, बाहरी स्ट्रीट लाइट, श्रवण यंत्र, रेडियो रिसीवर आदि।

उत्पाद आंतरिक संचार की समस्या को हल करें

वर्तमान में, बाजार के विकास और उत्पाद प्रौद्योगिकी के उन्नयन के साथ, अधिक से अधिक उपभोक्ता न केवल उत्पादों के बहु-कार्य तक सीमित हैं, बल्कि फैशनेबल दिखावे और छोटे और पतले दिखावे का भी पीछा करते हैं। लेकिन ऐसे उत्पाद का निर्माण और डिजाइन करना सभी इलेक्ट्रॉनिक उत्पाद इंजीनियरों के लिए एक बड़ी चुनौती है। डिज़ाइन स्थान और कनेक्टर के मानक विनिर्देश के कारण, इसे पूरा करने के लिए इंजीनियरों के पास एक अच्छा विकल्प होना मुश्किल है। इसके आधार पर, हमारे आरएंडडी इंजीनियर पोगो पिन प्रोब के अनूठे फायदों का उपयोग एक अवधारणा उत्पन्न करने के लिए करते हैं और इन उत्पाद इंजीनियरों को उत्पाद आंतरिक संचार की समस्या को हल करने में मदद करने के तरीकों के बारे में सोचते हैं। इसके अलावा, संरचनात्मक स्थान, विधानसभा लागत, जीवन, नमूना चक्र, लागत, आदि के उपयोग में पोगो पिन के स्पष्ट लाभ हैं।

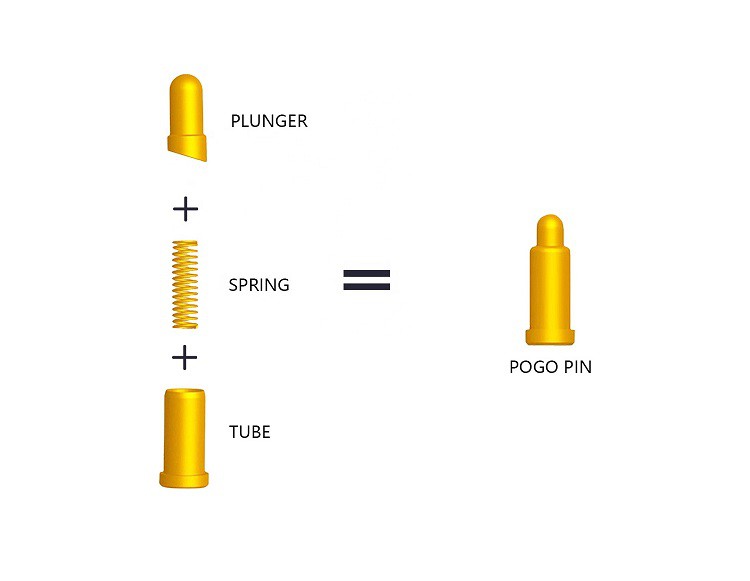

कनेक्टर में 3 भाग होते हैं: सुई शाफ्ट, स्प्रिंग और ट्यूब (ग्राहक की स्थापना आवश्यकताओं के आधार पर सुई शाफ्ट की सुरक्षा के लिए एक प्लास्टिक की टोपी वैकल्पिक हो सकती है)।

उत्पाद पैरामीटर

स्प्रिंग पोगो पिन के लिए सामग्री और चढ़ाना
सवार	सामग्री	BeCu	सेमीकंडक्टर्स के लिए स्प्रिंग पोगो पिन प्रोब के लिए सबसे अधिक उपयोग की जाने वाली सामग्री।
	सामग्री	पीडी मिश्र धातु	एंटी-सोल्डर माइग्रेशन के लिए प्रभावी। चढ़ाना की जरूरत नहीं है।
	चढ़ाना	औ मिश्र धातु	कठोरता एयू (गोल्ड) चढ़ाना से अधिक है और एंटी-सोल्डर माइग्रेशन के लिए प्रभावी है।
	चढ़ाना	एयू (सोना)	अच्छी विद्युत चालकता।
बैरल	सामग्री	ताँबा	पीतल, फॉस्फोर कांस्य, निकेल सिल्वर, BeCu
	सामग्री	मिश्र धातु	बैरल हमारे द्वारा विकसित किया गया। बाहरी व्यास {{0}}.11 से 0.42 मिमी तक उपलब्ध है
	चढ़ाना	एयू (सोना)	अच्छी विद्युत चालकता।
वसंत	―	स्प्रिंग स्टील वायर (एसडब्ल्यूपी) (म्यूजिक वायर)	ऑपरेटिंग तापमान: -45~125 डिग्री
	―	स्टेनलेस स्टील वायर (एसयूएस)	ऑपरेटिंग तापमान: -45~140 डिग्री
	―	उच्च तापमान के लिए स्टेनलेस स्टील वायर	ऑपरेटिंग तापमान: -45~200 डिग्री, ZZTKJ द्वारा विकसित।

उपयोग की स्थिति
गारंटी	स्ट्रोक की स्थिति	पर्यावरण की स्थिति	वर्तमान और वोल्टेज की स्थिति
・12 महीने (निम्नलिखित शर्तों के तहत)	・जांच को बैरल की धुरी के समान लंबवत दिशा में स्ट्रोक किया जाएगा।	सामान्य परिस्थितियां	・वर्तमान और वोल्टेज केवल अनुशंसित स्ट्रोक पर स्थिर स्थिति में प्रभावित होंगे।
	・स्ट्रोक की लंबाई अनुशंसित स्ट्रोक से अधिक नहीं होनी चाहिए।	・तापमान 20-30 डिग्री, आर्द्रता 30 प्रतिशत से कम
		・कोई धूल नहीं, कोई संक्षारक गैस नहीं, कोई प्रदूषण नहीं
		・जांच का तापमान 10-40 डिग्री होना चाहिए

उत्पाद की तस्वीर

Spring-loaded Pogo Pin Contacts

सुई ट्यूब के डिजाइन के संबंध में, आपके संरचनात्मक स्थान और उत्पाद फ़ंक्शन आवश्यकताओं को पूरा करने के साथ-साथ जीवन की गारंटी के लिए, हम आपके चयन के लिए हमारी उत्पाद सूची प्रस्तुत करते हैं। सुई ट्यूब के अंत में, हमारे पास पीसीबी पर उत्पाद को ठीक करने की सुविधा और टांका लगाने की गहराई सुनिश्चित करने के लिए एक निकला हुआ किनारा डिजाइन है। इसके अलावा, हम बैटरी के कनेक्शन के लिए चतुष्कोणीय और 90 डिग्री पोगो पिन भी प्रदान करते हैं।

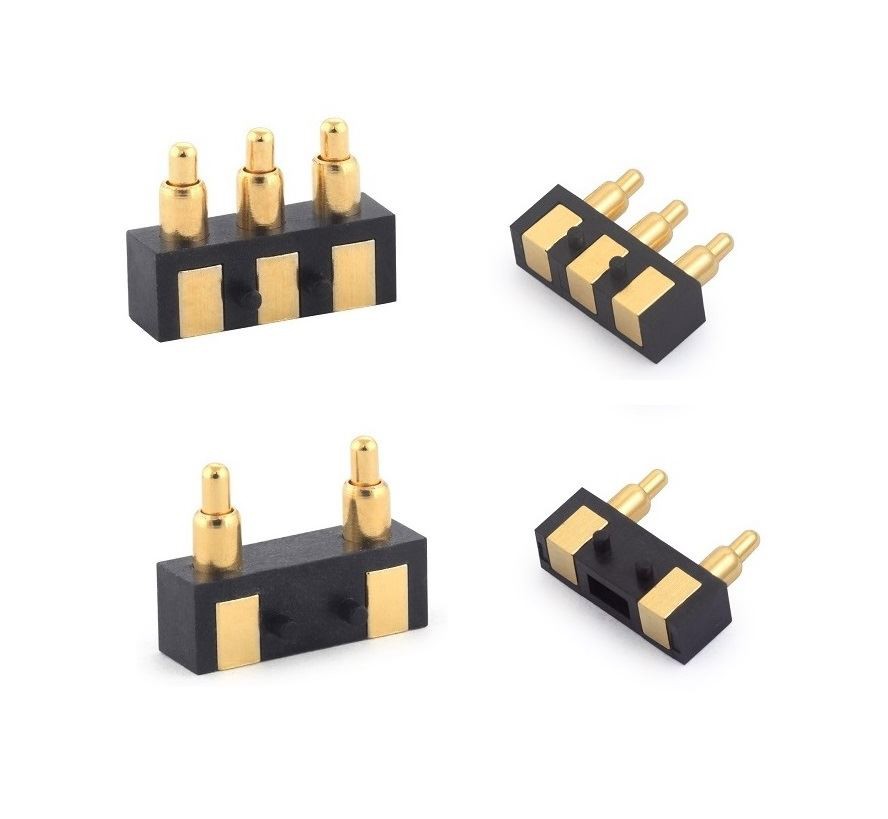

Side design Pogo Pin connector
