स्प्रिंग पोगो पिन के उत्पादन के मुख्य बिंदु

स्प्रिंग पोगो पिन के उत्पादन के मुख्य बिंदु

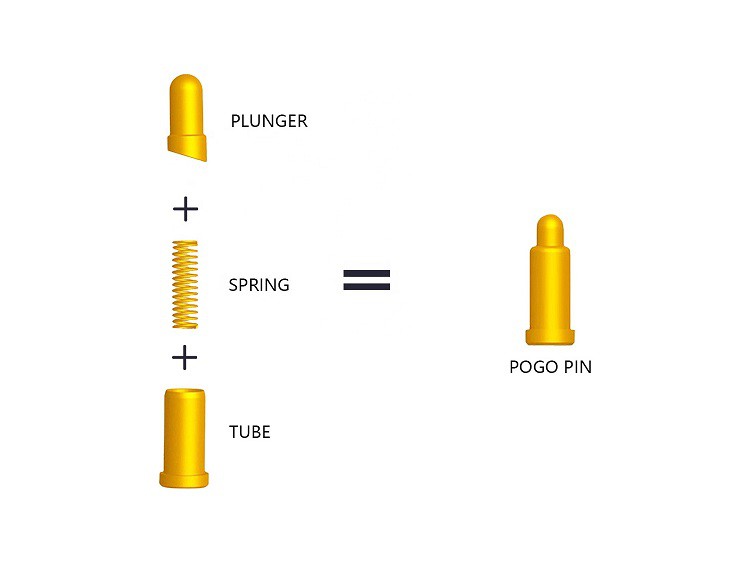

एक, स्प्रिंग पोगो पिन स्प्रिंग

स्प्रिंग थिम्बल का स्प्रिंग मुख्य रूप से बेरिलियम कॉपर, स्टेनलेस स्टील और पियानो स्टील वायर से बना होता है। विभिन्न सामग्रियों की अपनी विशेषताएं हैं। वसंत डिजाइन के क्षेत्र में, कुछ बुनियादी विचार किए जाने चाहिए: काम करने का तापमान, प्रतिबाधा और लोच की आवश्यकताएं। लगभग सभी स्प्रिंग्स सिल्वर प्लेटेड हैं। बेहतर चालकता के लिए, सोने की परत चढ़ाए गए उपचार का उपयोग किया जाता है। सोना बेहतर विद्युत चालकता और उच्च तापीय प्रदर्शन में सुधार कर सकता है, और ऑक्सीकरण और जंग को रोक सकता है।

दो, स्प्रिंग पोगो पिन ट्यूब

स्प्रिंग थिम्बल की सुई ट्यूब एक गहरा मुड़ा हुआ हिस्सा है। आम तौर पर, इसे इलेक्ट्रोप्लेटेड होने पर निकल चढ़ाना और सोना चढ़ाना के दो चरणों से गुजरना पड़ता है। निकेल बॉटम ट्रीटमेंट की मोटाई आम तौर पर 1 ~ 2 माइक्रोन (40u=1 माइक्रोन हमेशा की तरह) होती है, और गोल्ड प्लेटिंग 0.1 ~ 1.0 माइक्रोन की मोटाई के साथ एक सामान्य सतह उपचार परत होती है। छोटे-व्यास और अपेक्षाकृत लंबी ब्लाइंड-होल ट्यूबों के लिए, आंतरिक दीवार को इलेक्ट्रोप्लेट करते समय एक चुनौती होती है। आम तौर पर, प्लेटिंग समाधान को ट्यूब के नीचे पूरी तरह से रिफ्लो करने के लिए निचले सिरे पर एक तरफ छेद खोला जाता है ताकि यह सुनिश्चित किया जा सके कि भीतरी दीवार ट्यूब के नीचे सोना जमा हो सके। या सीधे ग्राहक को डिजाइन के मूल अनुपात के बारे में सूचित करें: पाइप की लंबाई और आंतरिक व्यास।

तीन, स्प्रिंग पोगो पिन प्लंजर

स्प्रिंग थिम्बल की सुई शाफ्ट तांबे की सामग्री को मोड़ने और मिलाने से बनती है। यह मूल रूप से सोना चढ़ाया हुआ है, जो पसंदीदा उपचार पद्धति है, और सोने में ही उत्कृष्ट चालकता और ऑक्सीकरण प्रतिरोध होता है। इसके अलावा, सोना चढ़ाना की मोटाई पूरे उत्पाद के जीवन को प्रभावित करेगी। लागत के आधार पर, निकल-बेस उपचार की मोटाई और सोना चढ़ाना चुना जाएगा। बेशक, कुछ अन्य इलेक्ट्रोप्लेटिंग समाधान हैं, जैसे रोडियम चढ़ाना, पैलेडियम और अन्य महान सामग्री। अलग-अलग उत्पादों की अलग-अलग ज़रूरतें होंगी।

चौथा, स्प्रिंग थिम्बल असेंबली

स्प्रिंग थिम्बल का तैयार उत्पाद तैयार होने के बाद, इसे स्प्रिंग थिम्बल कनेक्टर बनाने के लिए असेंबल किया जाना चाहिए। स्प्रिंग थिम्बल कनेक्टर्स के टर्मिनल आमतौर पर प्लास्टिक के बने होते हैं।
