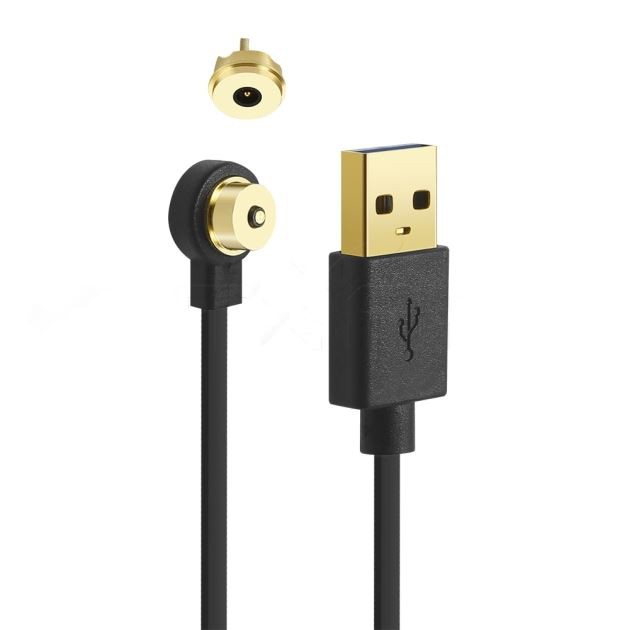

पोगो पिन कनेक्टर संपर्क के लिए आवश्यकताएं
सबसे पहले, संपर्क के अंत की डिजाइन आवश्यकताएं:
संपर्क का एक गैर मानक प्रकार है। यह पूरी मशीन की केबल आवश्यकताओं के अनुसार बनाया गया है। प्लग-इन एंड का आकार, उत्पाद स्थापना फॉर्म, उपस्थिति विधि, और केबल विनिर्देश पहले निर्धारित किया जाना चाहिए। जब केबल निर्धारित नहीं किया जा सकता है, सिद्धांत का पालन करने के लिए संपर्क भाग संख्या के अनुसार तारों छेद डिजाइन है । तारों छेद बड़े तार गेज तारों की आवश्यकताओं को पूरा करना चाहिए। वेल्डिंग कप के भीतरी व्यास के लिए तार के कोर तार के व्यास का अनुपात आमतौर पर 0.5-0.7 है; एक तार को जोड़ते समय, डिजाइन सिद्धांत यह है कि केबल कोर का व्यास और संपर्क का कनेक्शन छेद एक दूसरे के अनुरूप होना चाहिए, और वेल्डिंग छेद के भीतरी व्यास के लिए तार के कोर तार के व्यास का अनुपात आमतौर पर 0.6-0.8 होता है।
दूसरा, संपर्क अंत फार्म की आवश्यकताएं:
पोगो पिन कनेक्टर में, संपर्क कनेक्टर का एक महत्वपूर्ण हिस्सा है, और इसका मुख्य कार्य संकेतों को संचारित करना है। कनेक्टर डिजाइन में, संपर्क दो भागों से बना है: संभोग अंत और पूंछ अंत। संभोग अंत आमतौर पर कनेक्टर प्लग और सॉकेट के बीच संपर्क की विश्वसनीयता सुनिश्चित करने के लिए लोचदार भागों और कठोर भागों से बना होता है; संपर्क के अंत में उपकरण के बीच केबल कनेक्शन, मुद्रित बोर्डों के बीच इंटरकनेक्शन, या केबल बोर्ड और बोर्ड के बीच इंटरकनेक्शन का उपयोग केबल कनेक्शन में किया जाता है। कनेक्टर के टर्मिनल अंत में वेल्डिंग वायर टाइप, एक क्रिम्पिंग वायर टाइप, और एक इन्सुलेशन पियर्सिंग टाइप (आईडीसी, सोल्डरलेस घुमावदार प्रकार, एक मुद्रित बोर्ड पर उपयोग किया जाता है, संपर्क टर्मिनल कनेक्शन रूपों में सीधे वेल्डिंग, झुकने वाली वेल्डिंग, सतह बढ़ते, और वेल्डिंग-फ्री प्रेस-इन प्रकार शामिल हैं।
