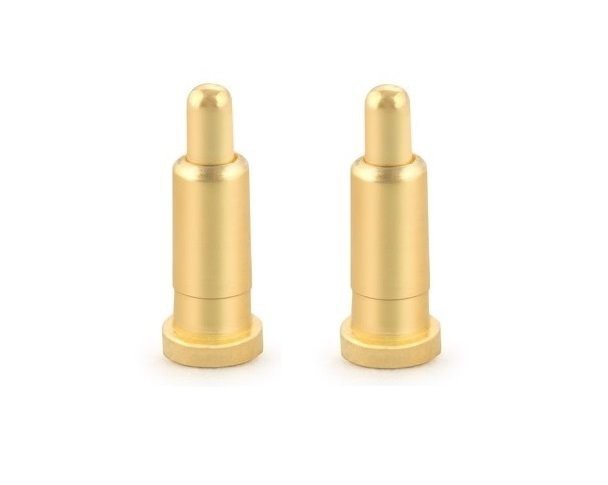

छोटे पोगो पिन

छोटे पोगो पिन संपर्क चार्जिंग थिम्बल

लोचदार टुकड़े के लोचदार विरूपण द्वारा उत्पन्न लोचदार बल का उपयोग छोटे पोगो पिन पर किया जाता है ताकि जब बाहरी प्रभाव बल संपर्क पिन के दूसरे छोर को कंपन करता है, तो संपर्क पिन और इयरफ़ोन अच्छे संपर्क को बनाए रखते हैं, जो चार्जिंग बेस के चार्जिंग संपर्क प्रदर्शन में काफी सुधार करता है; लोचदार टुकड़ा है स्टाइलस के पहले छोर के कर्लिंग द्वारा गठित सर्पिल शरीर स्टाइलस और लोचदार सदस्य के संयोजन से एक एकीकृत संरचना को गोद लेता है, जो न केवल अंतरिक्ष बचाता है, स्थापना प्रक्रिया को सरल बनाता है, बल्कि इसमें अधिक सीधी संरचना भी होती है और उत्पादन लागत को कम करती है।

उपयोगिता मॉडल छोटे चार्जिंग पोगो पिन में एक सुई सिर, एक वसंत और एक सुई ट्यूब शामिल है, सुई ट्यूब में एक कुंडलाकार गुहा शामिल है, वसंत को सुई ट्यूब की कुंडलाकार गुहा में अनुदैर्ध्य रूप से समायोजित किया जाता है, और वसंत का एक छोर कुंडलाकार गुहा के अंत में समर्थित होता है, और दूसरे छोर का समर्थन किया जाता है सुई सिर पर; सुई के सिर में एक सुई सिर, एब्यूटिंग भाग और एक फैला हुआ ब्लॉक, सुई सिर, एब्यूटिंग भाग, और उभरे हुए ब्लॉक निश्चित रूप से जुड़े हुए हैं, एब्यूटिंग भाग वसंत के संपर्क में है, और सुई का हिस्सा एक अंगूठी के आकार में एब्यूटिंग भाग के एक छोर से फैला हुआ है गुहा में, फैला हुआ ब्लॉक वसंत की ओर फैला हुआ है, उभरे हुए ब्लॉक का एक तरफ सुई ट्यूब की दीवार से निकटता से जुड़ा हुआ है, और दूसरी तरफ वसंत के संपर्क में है।

उपयोगिता मॉडल का छोटा चार्जिंग पोगो पिन इच्छुक एब्यूटिंग भाग और तकिया भाग पर उभरे हुए ब्लॉक की व्यवस्था करके बिजली संपर्कों की स्थिरता सुनिश्चित करता है। रोकनेवाला के प्रतिरोध मूल्य को कम करके, सुई एक बड़े वर्तमान का सामना कर सकती है।

माइक्रो पोगो पिन के उत्पाद गुण। रेटेड वर्तमान 10 ए तक पहुंच सकता है, न्यूनतम पिन रिक्ति 0.4 मिमी (होल माउंट के माध्यम से) / 0.3 मिमी (सतह माउंट) है, और सेवा जीवन 50,000 चक्रों से अधिक है। उच्च कंपन प्रतिरोध के साथ, यह डेटा ट्रांसमिशन या पतली और हल्के मोबाइल फोन मॉड्यूल (डिस्प्ले, ऑडियो जैक, चार्जिंग और अन्य मॉड्यूल) के वर्तमान संचरण के लिए उपयुक्त हो सकता है।

छोटे पोगो पिन कस्टम पोगो पिन के विकल्प के साथ उपलब्ध हैं और ऊंचाई का उपयोग करते हैं जो विनिर्देश आवश्यकताओं को पूरा करते हैं। उत्पाद को पूरी तरह से स्वचालित असेंबली की उत्पादन लाइन पर लागू किया जा सकता है। पिन और कनेक्टर हाउसिंग, रक्षक, पैकेजिंग, या मिलान करने वाली महिला हेडर के विभिन्न आकारों सहित कस्टम डिज़ाइनों का विकल्प।

ग्राहक स्वतंत्र रूप से परियोजना की विशेष आवश्यकताओं के अनुसार डिजाइन चुन सकते हैं। अनियमित संरचनाओं के अलावा, ग्राहक एकल-पंक्ति, डबल-पंक्ति, या बहु-पंक्ति पिन हेडर उत्पादों के लिए एक नए मानक के रूप में पोगो पिन टर्मिनलों का भी उपयोग कर सकते हैं।

लघु स्प्रिंग्स या नमूना अनुप्रयोगों पर अधिक जानकारी और समाधान के लिए, कृपया हमारी ऑनलाइन ग्राहक सेवा से संपर्क करें। जेडजेडटी साइंस एंड टेक्नोलॉजी कं लिमिटेड - आपको अधिक पेशेवर उत्पादों और सेवाओं के साथ प्रदान करें।
