टीडब्ल्यूएस इयरफ़ोन चार्जिंग पोगो पिन
टीडब्ल्यूएस चार्जिंग बॉक्स में धातु संपर्कों को अंग्रेजी में पोगो पिन कहा जाता है। इस चैप्टर में हम थिंबल के डिजाइन के बारे में बात करेंगे। कुछ निर्माताओं ने इसे अकेले एक छोटे से बोर्ड पर रखा, और उनमें से अधिकांश अभी भी सीधे मदरबोर्ड पर थिंबल पर सवार हैं। टीडब्ल्यूएस इयरफ़ोन चार्जिंग बॉक्स पर, हमने विभिन्न विनिर्देशों के थिम्बल देखे हैं, जिनमें 2, 3, 5, और इसी तरह शामिल हैं। तो इन थिम्बल्स का उपयोग किस लिए किया जाता है?

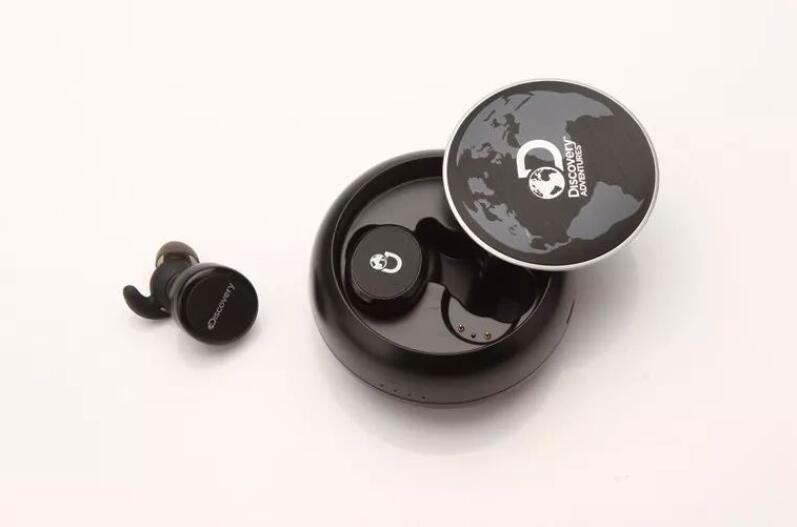

दो चार्जिंग पोगो पिन
बाजार पर सबसे आम, यह डिज़ाइन टीडब्ल्यूएस हेडसेट चार्जिंग की कठोर जरूरतों को पूरा कर सकता है। दो थिम्बल क्रमशः सकारात्मक और नकारात्मक हैं, और टीडब्ल्यूएस चार्जिंग बॉक्स के बैटरी डिब्बे की शक्ति को इयरफ़ोन में स्थानांतरित करने के लिए उपयोग किए जाते हैं।
तीन पोगो पिन का डिजाइन भी अधिक आम है। समाधान डिजाइन का उपयोग इयरफ़ोन बॉक्स और इयरफ़ोन के बीच संचार के लिए किया जाता है। इयरफ़ोन बॉक्स इयरफ़ोन की चार्जिंग स्थिति को जानता है, कोड से मेल खाता है, और इयरफ़ोन की स्थिति को समझता है। उत्पादन लाइन परीक्षण के लिए, आप हेडफ़ोन बॉक्स और स्वचालित परीक्षण उपकरण पर माइक्रोयूएसबी / यूएसबी-सी इंटरफ़ेस का उपयोग हेडफ़ोन के व्यापक संकेतकों का परीक्षण करने के लिए कर सकते हैं।
पांच थिम्बल का यह डिजाइन उपरोक्त दो उद्देश्यों को ध्यान में रखता है और इसमें अधिक कार्य हैं। इस तरह के डिजाइन को केवल उच्च अंत टीडब्ल्यूएस ब्लूटूथ हेडसेट में देखा जा सकता है, जो अपेक्षाकृत दुर्लभ हैं। योजना डिजाइन और उत्पादन लाइन परीक्षण के लिए तीन थिम्बल की आवश्यकताओं के अलावा, इसका उपयोग हेडसेट के आंतरिक भंडारण में डेटा ट्रांसमिशन और हेडसेट के फर्मवेयर अपग्रेड जैसे कार्यों के लिए भी किया जा सकता है।
