TWS ब्लूटूथ इयरफ़ोन एंटीना
ब्लूटूथ हेडफ़ोन के इतने लोकप्रिय होने का सबसे बड़ा कारण यह है कि वे वायरलेस होते हैं और वायर्ड हेडफ़ोन केबल्स की बेड़ियों से छुटकारा पाते हैं। ब्लूटूथ हेडसेट रेडियो तरंगों के माध्यम से सिग्नल प्रसारित करते हैं, इसलिए एंटीना डिजाइन बहुत महत्वपूर्ण है। यह लेख हैंडहेल्ड डिजिटल उत्पादों में उपयोग किए जाने वाले सामान्य प्रकार के एंटेना का संक्षेप में परिचय देता है।
1. पीसीबी एंटीना।
पीसीबी एंटीना पीसीबी सर्किट बोर्ड पर सीधे तांबे की पन्नी से बना एक एंटीना है, जिसमें कम लागत, उच्च बैच स्थिरता और उत्पादन में कोई डिबगिंग नहीं है। नुकसान यह है कि यह केवल एक आवृत्ति बैंड के लिए उपयुक्त है, और क्योंकि यह पीसीबी तांबे की पन्नी से बना है, एंटीना की स्थिति अपेक्षाकृत सीमित है। इसके अलावा, पीसीबी एंटीना को आम तौर पर एक बड़े हेडरूम क्षेत्र की आवश्यकता होती है, और एंटीना का आकार भी बड़ा होता है। पीसीबी एंटेना का व्यापक रूप से लैपटॉप, टीवी बॉक्स आदि में उपयोग किया जाता है। ब्लूटूथ हेडसेट में पीसीबी एंटेना को निम्न आकृति में दिखाया गया है:
2. सिरेमिक एंटीना।
सिरेमिक एंटीना ब्लूटूथ उपकरणों के लिए उपयुक्त एक छोटा एंटीना है। यह एक छोटी सी जगह घेरता है और इसका प्रदर्शन अच्छा है। इसकी एक संकीर्ण बैंडविड्थ है और कई आवृत्ति बैंड प्राप्त करना मुश्किल है। यह प्रभावी रूप से मदरबोर्ड के एकीकरण में सुधार कर सकता है और आईडी पर एंटीना के प्रतिबंध को कम कर सकता है। डिजाइन को बोर्ड की परिभाषा की शुरुआत में आयात करने की आवश्यकता है। सिरेमिक एंटेना को ब्लॉक सिरेमिक एंटेना और बहुपरत सिरेमिक एंटेना में विभाजित किया गया है:
ब्लॉक एंटीना: पूरे सिरेमिक शरीर को उच्च तापमान पर पाप किया जाता है और फिर एंटीना के धातु भाग को सिरेमिक ब्लॉक की सतह पर मुद्रित किया जाता है।
मल्टी-लेयर एंटीना: फायरिंग कम-तापमान सह-फायरिंग विधि को यह कहने के लिए अपनाती है कि मल्टी-लेयर सिरेमिक को स्टैक्ड और एलाइन किया जाता है और फिर उच्च तापमान पर पाप किया जाता है, इसलिए एंटीना के मेटल कंडक्टर को प्रत्येक सिरेमिक डाइइलेक्ट्रिक लेयर पर प्रिंट किया जा सकता है। डिजाइन आवश्यकताओं के अनुसार, ताकि यह प्रभावी ढंग से एंटीना के आकार को कम कर सके, और एंटीना को छिपाने के उद्देश्य को प्राप्त कर सके।
चूंकि सिरेमिक का ढांकता हुआ स्थिरांक पीसीबी सर्किट बोर्ड की तुलना में अधिक होता है, इसलिए सिरेमिक एंटीना का उपयोग एंटीना के प्रदर्शन को सुनिश्चित करते हुए एंटीना के आकार को प्रभावी ढंग से कम कर सकता है। सिरेमिक एंटेना का नुकसान यह है कि उन्हें स्थिरता की समस्या है, वे बड़े हैं, और जब वे रखे जाते हैं तो वे भी सीमित होते हैं। सिरेमिक एंटेना IoT उत्पादों में सबसे अधिक उपयोग किए जाते हैं, जैसे GPS एंटेना और ब्लूटूथ एंटेना।

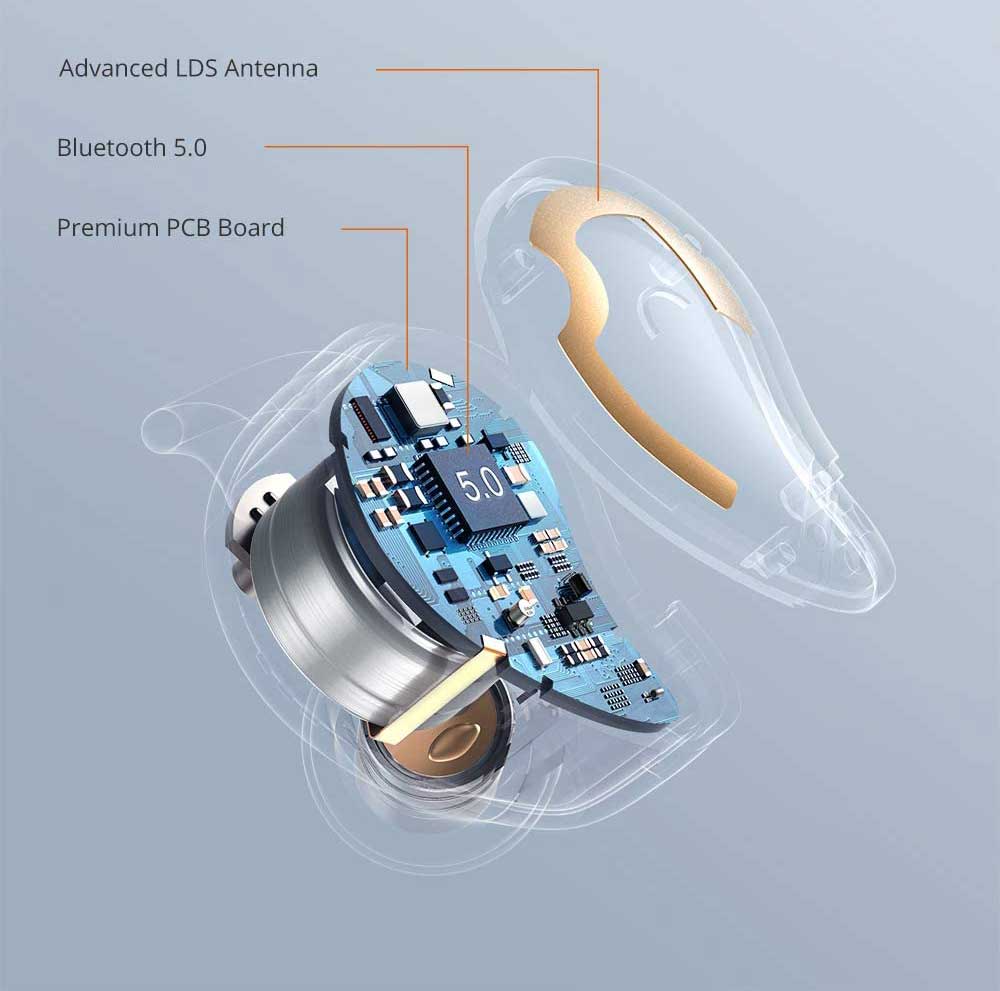

3. एलडीएस एंटीना।
एलडीएस एंटीना तकनीक लेजर-डायरेक्ट-स्ट्रक्चरिंग तकनीक है, जो प्रवाहकीय पैटर्न के प्रक्षेपवक्र के अनुसार लेजर की गति को नियंत्रित करने के लिए कंप्यूटर का उपयोग करती है, और लेजर को मोल्डेड थ्री-डायमेंशनल प्लास्टिक डिवाइस पर प्रोजेक्ट करती है। कुछ ही सेकंड में, सर्किट पैटर्न सक्रिय हो जाता है। इसका सिद्धांत एक पीसीबी एंटीना के समान है, अंतर यह है कि एलडीएस प्लास्टिक के आवरण पर एक लेजर प्रोजेक्ट करने के लिए एंटीना के आकार का उपयोग करता है, और कुछ सेकंड के भीतर धातु एंटीना बनाने के लिए इलेक्ट्रोप्लेटिंग करता है। एलडीएस एंटीना का सबसे बड़ा नुकसान उच्च लागत और जटिल प्रक्रिया है। सबसे बड़ा फायदा यह है कि एंटीना को सीधे आवरण के पीछे रखा जा सकता है ताकि एंटीना का निकासी क्षेत्र बड़ा हो और एंटीना दक्षता अधिक हो। यह वर्तमान में हाई-एंड स्मार्टफोन, स्मार्ट वॉच / बैंड और ब्लूटूथ हेडसेट में व्यापक रूप से उपयोग किया जाता है।
