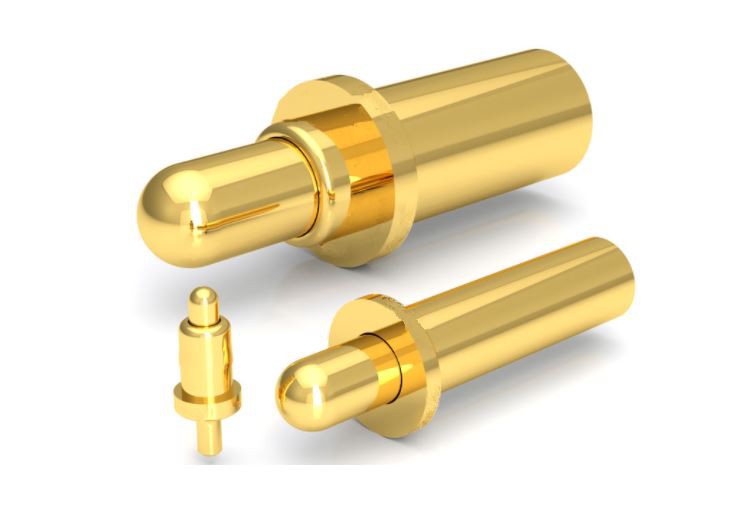

विभिन्न मौजूदा आकारों के लिए उपयुक्त पोगो पिन
पोगो पिन संचार बेस स्टेशनों या टर्मिनलों, ऑटोमोबाइल, चिकित्सा देखभाल, ड्रोन, उद्योग, एयरोस्पेस और अन्य क्षेत्रों में उपयोग किए जाने वाले सटीक कनेक्टर्स का मुख्य हिस्सा है। चाहे वह सिग्नल हो या करंट, इसे इस पोगो पिन के जरिए ट्रांसमिट किया जा सकता है। समाज के विकास के साथ, अधिक से अधिक उत्पादों को उच्च वर्तमान संचरण, तेजी से चार्जिंग की आवश्यकता होती है, और यहां तक कि कुछ उत्पादों में बिजली संरक्षण आवश्यकताएं होती हैं, जो पोगो पिन [जीजी] # 39; की वर्तमान क्षमता को उच्च और उच्च बनाती है। वर्तमान में, स्प्रिंग थिम्बल्स के लिए निम्नलिखित उत्पादन प्रौद्योगिकियां हैं:
1. फ्लैट-बॉटम स्प्रिंग थिम्बल: इस संरचना की सुई एक फ्लैट-बॉटम प्रकार की होती है, जिसे प्रोसेस करना आसान होता है और इसकी लागत सबसे कम होती है, और पोगो पिन और पोगो पिन ट्यूब अच्छी होती है, लेकिन इसका एक उच्च जोखिम होता है। सुई और सुई ट्यूब संपर्क नहीं कर रही है और बिजली की विफलता, और उत्पाद का संपर्क प्रतिरोध भी अधिक है। यह बहुत बड़ा है। इस संरचना वाले उत्पाद आमतौर पर केवल उन अवसरों पर उपयोग किए जाते हैं जहां उत्पाद की आवश्यकताएं विशेष रूप से कम होती हैं और करंट विशेष रूप से छोटा होता है। वर्तमान में, नियमित रूप से बड़ी कंपनियां मूल रूप से इस संरचना का चयन नहीं करती हैं।
2. बेवेल्ड स्प्रिंग थिम्बल: इस संरचना की सुई एक बेवल वाली सतह है, प्रसंस्करण अधिक जटिल है, लागत अपेक्षाकृत अधिक है, और पोगो पिन खराब है, लेकिन उत्पाद सुई और सुई ट्यूब अच्छे संपर्क में हैं, और संपर्क प्रतिरोध भी बहुत छोटा है, मुख्य रूप से वसंत की वजह से सुई के लोचदार बल में एक पार्श्व घटक होता है, जिससे सुई और सुई ट्यूब स्थिर संपर्क में होती है। इस संरचना का व्यापक रूप से पोगो पिन कारखानों में उपयोग किया जाता है और इसका उपयोग केवल उन अवसरों पर किया जाता है जहां करंट छोटा होता है।
3. स्टील बॉल-टाइप स्प्रिंग थिम्बल: इस संरचना की सुई एक बेवल है, और इसके नीचे एक स्टील बॉल जोड़ा जाएगा। यह संरचना प्रक्रिया के लिए जटिल है, लागत अपेक्षाकृत अधिक है, और पोगो पिन और पोगो पिन ट्यूब खराब है, और सुई ट्यूब द्वारा कब्जा की गई जगह भी बड़ी है, लेकिन उत्पाद सुई और सुई ट्यूब अच्छे संपर्क में हैं, और संपर्क प्रतिरोध भी बहुत छोटा है, मुख्यतः क्योंकि वसंत में सुई की नोक पर एक लोचदार बल होता है। बल का एक पार्श्व घटक, जो सुई और सुई ट्यूब के बीच स्थिर संपर्क की अनुमति देता है। स्टील बॉल में एक अतिरिक्त करंट फ्लो चैनल भी होता है। इस संरचना का व्यापक रूप से पोगो पिन कारखानों में उपयोग किया जाता है और इसका उपयोग उन अवसरों में किया जाता है जहां करंट मध्यम और बड़ा होता है।
4. इनर स्लीव टाइप स्प्रिंग थिम्बल: इस स्ट्रक्चर के नीडल हेड को बेवल किया जाता है, और इसके नीचे एक इनर स्लीव जोड़ा जाता है। यह संरचना प्रक्रिया के लिए जटिल है, लागत अपेक्षाकृत अधिक है, और पोगो पिन ट्यूब अपेक्षाकृत खराब है, और सुई ट्यूब द्वारा कब्जा की गई जगह स्टील बॉल प्रकार की तुलना में छोटी है, लेकिन उत्पाद सुई और सुई ट्यूब अंदर हैं अच्छा संपर्क, और संपर्क प्रतिरोध भी बहुत छोटा है, मुख्यतः क्योंकि वसंत में सुई वसंत बल का एक पार्श्व घटक होता है, जो सुई और सुई ट्यूब के बीच अधिक स्थिर संपर्क की अनुमति देता है। आंतरिक आस्तीन एक वर्तमान प्रवाह चैनल भी जोड़ता है। इस संरचना का व्यापक रूप से स्प्रिंग थिम्बल कारखानों में उपयोग किया जाता है, और इसका उपयोग उन अवसरों पर किया जाएगा जहां करंट मध्यम और बड़ा होता है।
