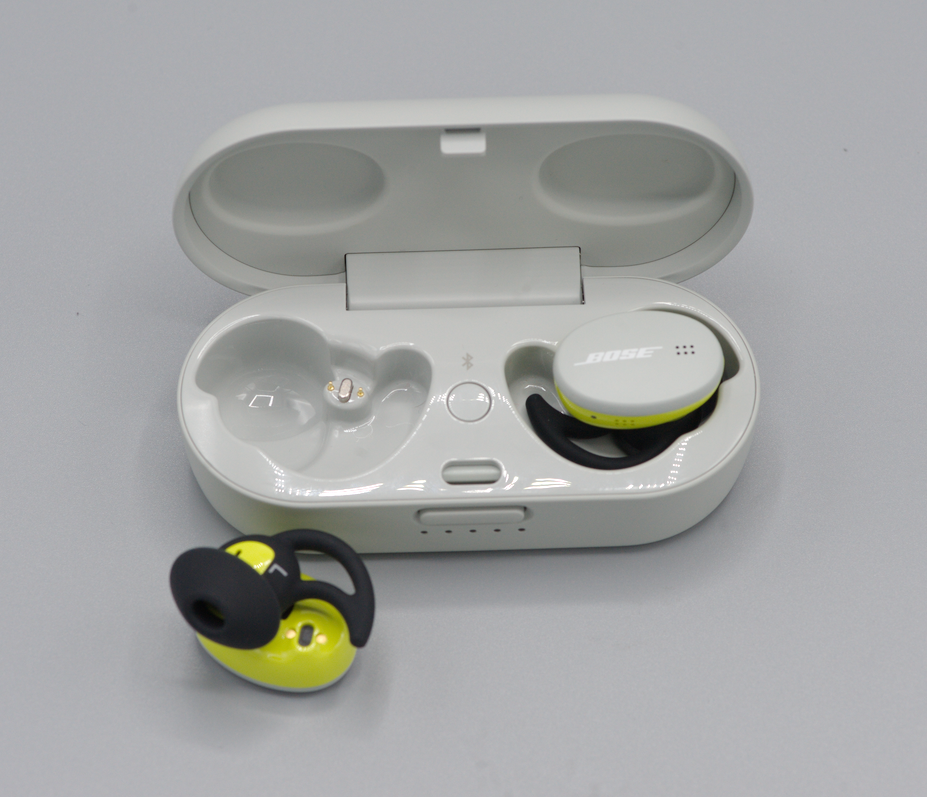

ट्रू वायरलेस (TWS) ब्लूटूथ हेडसेट एंटीना का परिचय

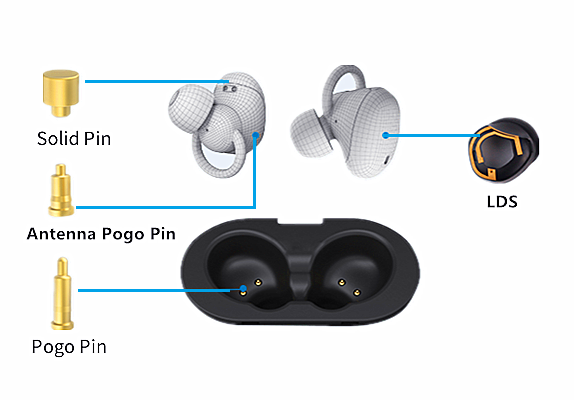

हाल के वर्षों में, ट्रू वायरलेस (TWS) ब्लूटूथ हेडसेट बाजार बेहद गर्म रहा है, और विभिन्न मोबाइल फोन निर्माताओं ने अपने स्वयं के TWS हेडसेट उत्पाद लॉन्च किए हैं; यह इस बाजार से जुड़ी अहमियत को दिखाने के लिए काफी है। पिछले लेख में, हमने ट्रू वायरलेस (TWS) हेडसेट के चार्जिंग कंपार्टमेंट का चार्जिंग पिन पेश किया था। आज, हम संक्षेप में एंटीना भाग का परिचय देंगे। हम TWS हेडसेट में एंटीना के महत्व, TWS हेडसेट के ब्लूटूथ एंटीना की शुरूआत और TWS हेडसेट को डिजाइन करते समय तीन को कैसे चुनें, इस पर चर्चा करेंगे। एक पहलू में, TWS हेडसेट ब्लूटूथ एंटीना की भूमिका, प्रकार और डिज़ाइन विकल्पों को साझा करें।
TWS हेडफोन एंटेना का महत्व
पुराने जमाने के रेडियो से लेकर वर्तमान स्मार्ट स्पीकर तक, "बड़े भाइयों" से लेकर स्मार्टफ़ोन तक, पारंपरिक ब्लूटूथ हेडसेट से लेकर TWS ट्रू वायरलेस हेडसेट तक। उपभोक्ता इलेक्ट्रॉनिक्स प्रौद्योगिकी के विकास में, एंटीना एक महत्वपूर्ण फर्मवेयर है। इंटरनेट ऑफ एवरीथिंग की अवधारणा के जन्म के साथ, स्मार्ट घरों, स्मार्ट वाहनों और स्मार्ट पहनने योग्य उपकरणों को एक मशीन से जोड़ने और नियंत्रित करने के लिए एंटीना की भूमिका और भी महत्वपूर्ण है।
TWS इयरफ़ोन ट्रू वायरलेस स्टीरियो इयरफ़ोन हैं। मुख्य उपयोग विधि ब्लूटूथ रेडियो फ्रीक्वेंसी के माध्यम से मोबाइल फोन और कंप्यूटर जैसे मोबाइल उपकरणों से जुड़ना है और फिर ऑडियो जानकारी को ईयरफोन तक पहुंचाना है, और फिर उन्हें ईयरफोन के अंत में डिकोड और आउटपुट करना है। इस प्रक्रिया में, ब्लूटूथ एंटीना को दो पक्षों के बीच संवाद करने और भेजने और प्राप्त करने के कार्यों को करने के लिए "टॉवर" के रूप में कार्य करने की आवश्यकता होती है। इसलिए, TWS हेडसेट में, ब्लूटूथ चिप और ब्लूटूथ एंटीना एक दूसरे के पूरक होते हैं, वायरलेस रूप से प्रसारित संगीत प्लेबैक का एहसास करने और तारों के बंधन से बचने के लिए।
TWS हेडसेट ब्लूटूथ एंटीना परिचय

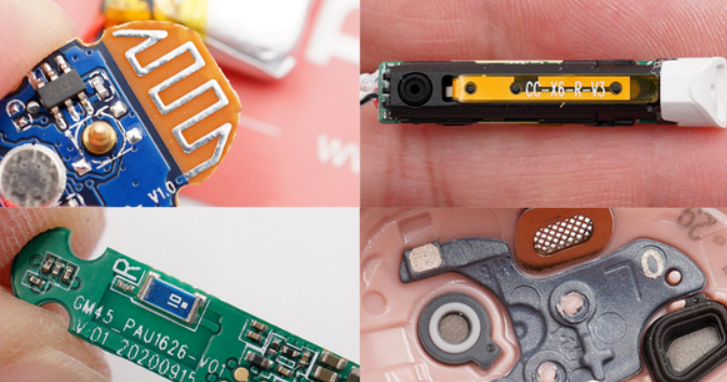

TWS हेडसेट के एक महत्वपूर्ण फर्मवेयर के रूप में, ब्लूटूथ एंटीना का वर्तमान विकास अपेक्षाकृत परिपक्व है। पीसीबी ऑन-बोर्ड एंटीना, एफपीसी, सिरेमिक और एलडीएस मुख्य रूप से चार प्रकार के होते हैं। सबसे उपयुक्त एंटीना प्रकार चुनने के लिए TWS इयरफ़ोन उत्पाद की उपस्थिति, आवृत्ति बैंड आवश्यकताओं और लागत पर विचार करें।

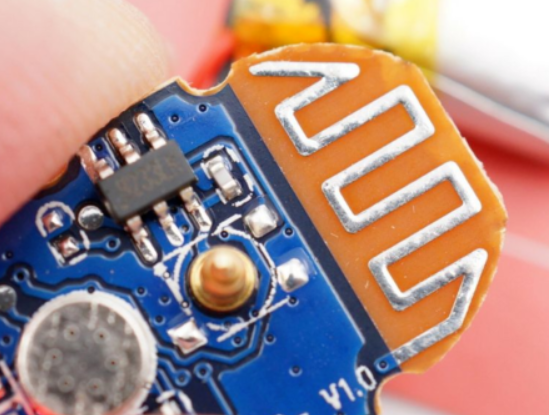

1. पीसीबी ऑन-बोर्ड एंटीना
जैसा कि नाम से पता चलता है, पीसीबी ऑनबोर्ड एंटीना एक प्रकार का एंटीना है जो सीधे पीसीबी बोर्ड पर खींचा जाता है। यह व्यापक रूप से एकल-आवृत्ति मॉड्यूल सर्किट बोर्ड जैसे ब्लूटूथ मॉड्यूल, वाईफ़ाई मॉड्यूल और ZIGBEE मॉड्यूल में उपयोग किया जाता है। TWS इयरफ़ोन में, वॉल्यूम की सीमा के कारण, ऑनबोर्ड ब्लूटूथ एंटीना का अनुप्रयोग अपेक्षाकृत दुर्लभ है।
पीसीबी ऑनबोर्ड एंटेना को पीसीबी बोर्ड के आपूर्तिकर्ताओं द्वारा डिजाइन और कार्यान्वित किया जा सकता है, जो बोर्ड के सर्किट भाग के बराबर हैं।
लाभ: पीसीबी ऑनबोर्ड एंटीना को कई डिबगिंग की आवश्यकता नहीं होती है, और इसे बिना लागत के सीधे पीसीबी पर खींचा जा सकता है।
नुकसान: आवश्यक क्षेत्र बड़ा है, दिशात्मकता अपेक्षाकृत एकल है, केवल एक आवृत्ति बैंड के लिए उपयुक्त है, एंटेना के विभिन्न बैचों की स्थिरता अपेक्षाकृत खराब है, और विरोधी हस्तक्षेप क्षमता खराब है।

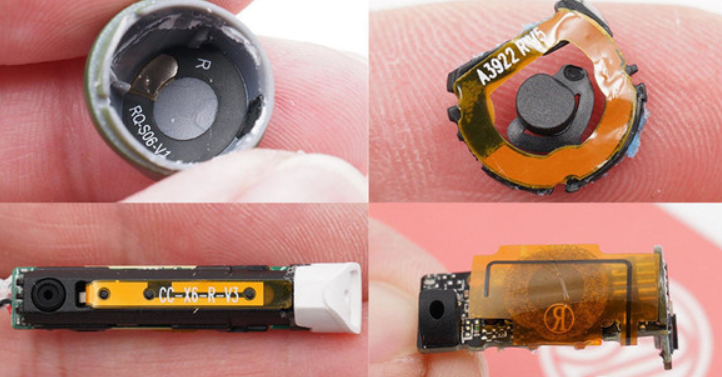

2. एफपीसी एंटीना
एफपीसी एंटीना पीसीबी ऑनबोर्ड एंटीना से विकसित हुआ। TWS हेडसेट की वॉल्यूम सीमा के कारण, आंतरिक मदरबोर्ड पर स्थान एंटीना को समायोजित नहीं कर सकता है। FPC एंटीना एंटीना सर्किट को पीसीबी से बाहर निकालने और एंटीना को एक अलग घटक बनाने के लिए अन्य बाहरी धातुओं का उपयोग करने के बराबर है। ताकि इसे TWS हेडसेट के आंतरिक स्थान में बेहतर ढंग से रखा जा सके।
एफपीसी एंटीना को सॉफ्ट बोर्ड और लचीली सामग्री के पीसीबी बोर्ड कारखाने द्वारा महसूस किया जा सकता है।
लाभ: अधिकांश छोटे इलेक्ट्रॉनिक उत्पादों के लिए लागू, आवृत्ति बैंड जो बनाए जा सकते हैं वे भी समृद्ध हैं, प्रदर्शन बेहतर है, और लागत कम है।
नुकसान: प्रत्येक उत्पाद को व्यक्तिगत रूप से डीबग किया जाना चाहिए और मैन्युअल रूप से पैच किया जाना चाहिए।

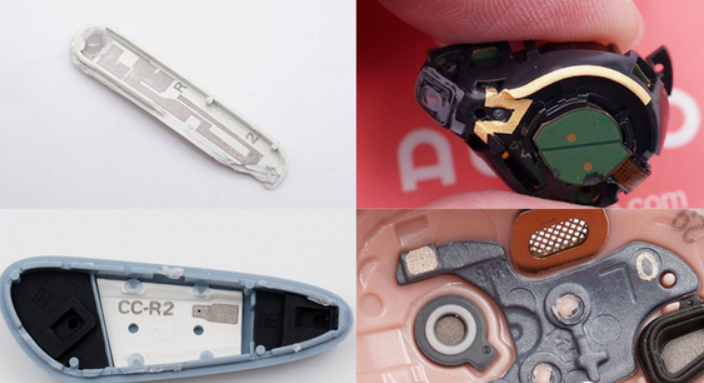

3. एलडीएस एंटीना
एलडीएस एंटीना एफपीसी एंटीना का एक और अपग्रेड है। यद्यपि FPC एंटीना काफी हद तक हेडसेट के आंतरिक स्थान का उपयोग करने में सक्षम है, फिर भी इसे संलग्न करने के लिए एक समतल विमान की आवश्यकता होती है।
एलडीएस एंटेना लेज़र डायरेक्ट मोल्डिंग तकनीक का उपयोग करता है, जो ब्रैकेट, कवर प्लेट आदि पर सीधे धातु एंटीना पैटर्न बनाने के लिए लेजर तकनीक का उपयोग करता है, जिसे इयरफ़ोन के अंदर अनियमित सतहों पर लेज़र किया जा सकता है, आगे इयरफ़ोन के आंतरिक स्थान का उपयोग किया जा सकता है।
लेजर प्रोसेसिंग, लेजर तकनीक और इलेक्ट्रोप्लेटिंग तकनीक के लिए एलडीएस एंटीना के निर्माता इसका समर्थन कर सकते हैं।
लाभ: सभी दिशाओं का समर्थन किया जा सकता है और मजबूत स्वीकार्यता हो सकती है।
नुकसान: लागत अधिक महंगी है, और उत्पाद की बाहरी सतह की सामग्री के लिए विशेष आवश्यकताएं हैं।

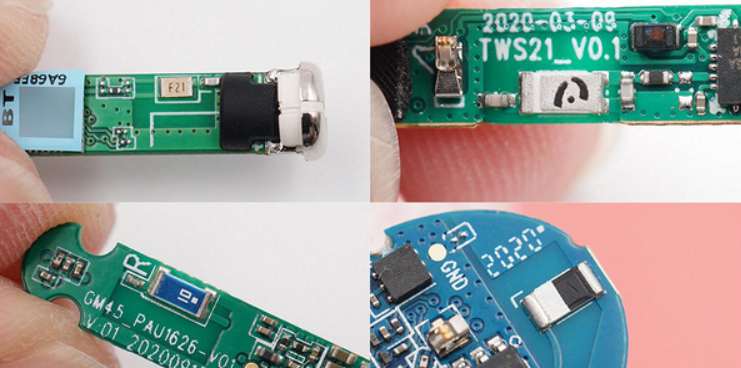

4. सिरेमिक एंटीना
सिरेमिक एंटीना एक अन्य एंटीना उत्पाद है जो ब्लूटूथ मॉड्यूल उपकरणों में व्यापक रूप से उपयोग किया जाता है। इसका नाम चीनी मिट्टी के गोले के उपयोग के नाम पर रखा गया है। यह मुख्य रूप से दो प्रकारों में विभाजित है: ब्लॉक सिरेमिक एंटीना और बहु-परत सिरेमिक एंटीना।
ब्लॉक सिरेमिक एंटीना एंटीना के धातु के हिस्से को सिरेमिक तेज सतह पर प्रिंट करना है, और बहु-परत सिरेमिक एंटीना को डिजाइन आवश्यकताओं के अनुसार प्रत्येक सिरेमिक ढांकता हुआ परत पर मुद्रित किया जा सकता है, जिससे एंटीना का आकार कम हो जाता है।
लाभ: छोटे आकार, आसान अनुप्रयोग, कम लागत, अच्छा प्रदर्शन, और केवल एक छोटी सी जगह लेना।
नुकसान: निकासी क्षेत्र की आवश्यकताएं अपेक्षाकृत अधिक हैं, दिशात्मकता अपेक्षाकृत एकल है, और प्लेसमेंट की स्थिति के लिए आवश्यकताएं हैं।
हमने TWS इयरफ़ोन के पिछले विघटन से सीखा है कि वॉल्यूम सीमाओं के कारण, पीसीबी ऑनबोर्ड एंटेना अपेक्षाकृत कम ही TWS इयरफ़ोन में उपयोग किए जाते हैं। अपने उत्पादों की जरूरतों के अनुसार चुनें, कोई निश्चित प्रकार का उपयोग नहीं है।
सही एंटीना कैसे चुनें
सैद्धांतिक रूप से, लागत के संदर्भ में, पीसीबी और एफपीसी एंटेना की लागत कम होती है, सिरेमिक एंटेना मध्यम होते हैं, और एलडीएस एंटेना अधिक महंगे होते हैं; और अंतरिक्ष उपयोग के मामले में, एलडीएस एंटेना सबसे अधिक लचीले होते हैं और हेडसेट के आंतरिक स्थान का पूरा उपयोग कर सकते हैं।
प्रदर्शन के संदर्भ में, बाहरी एंटेना की भेजने और प्राप्त करने की क्षमता आमतौर पर अंतर्निहित एंटेना की तुलना में बेहतर होती है। TWS हेडसेट वॉल्यूम की कमी और पोर्टेबिलिटी आवश्यकताओं के कारण अंतर्निर्मित एंटेना के साथ डिज़ाइन किए गए हैं। प्रदर्शन अपेक्षाकृत समान है, और उपयुक्त एंटीना का चयन करने के लिए विभिन्न कारकों पर व्यापक रूप से विचार करना आवश्यक है।
TWS हेडसेट के ब्लूटूथ एंटीना का डिज़ाइन ब्लूटूथ संचार की संचरण गुणवत्ता को प्रभावित करता है, जो बदले में वास्तविक उपयोगकर्ता अनुभव को प्रभावित करता है। ब्लूटूथ एंटेना का चयन प्रदर्शन, आवृत्ति बैंड, लागत और उपयोग स्थान जैसे कई कारकों से प्रभावित होता है। केवल विशिष्ट उत्पाद स्थितियों और उपयोग परिदृश्यों पर विचार करके, और एक उपयुक्त एंटीना चुनकर, उत्पाद के अधिकतम प्रदर्शन को बढ़ाया जा सकता है।
