कनेक्टर्स का बहुत बार उपयोग किया जाता है, और हर कोई कनेक्टर्स से परिचित है। हालाँकि, कनेक्टर के उपयोग के दौरान, कनेक्शन विफलता की समस्या हो सकती है। इस लेख में, संपादक कनेक्टर कनेक्शन की विफलता के कारणों का परिचय देगा। इसके अलावा, यह आलेख बोर्ड-टू-बोर्ड कनेक्टर परीक्षण के लिए विचारों को संबोधित करेगा।
1. कनेक्टर कनेक्शन विफलता के कारण पर चर्चा
बाहरी कंडक्टर की तुलना में, कनेक्टर का आंतरिक कंडक्टर आकार में छोटा होता है, और खराब ताकत वाले आंतरिक कंडक्टर से खराब संपर्क होने और कनेक्टर की विफलता का कारण बनने की अधिक संभावना होती है।

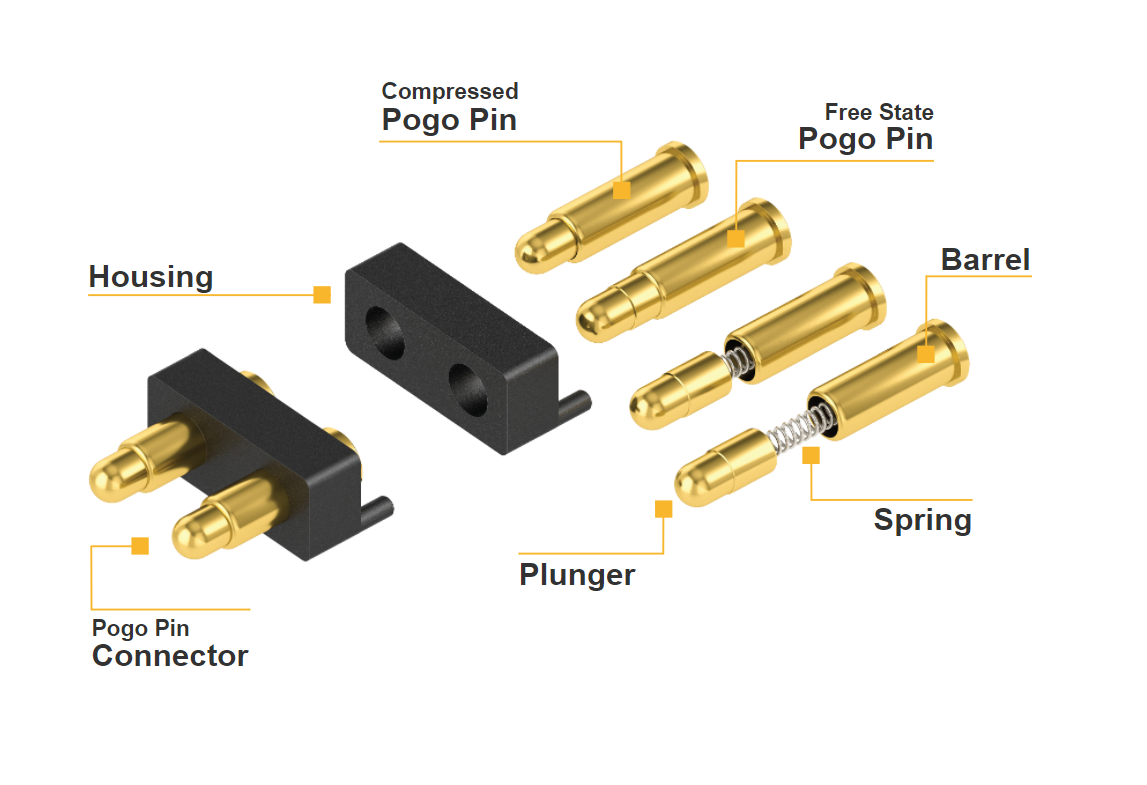

कनेक्टर के अधिकांश आंतरिक कंडक्टर लोचदार कनेक्शन विधियों को अपनाते हैं, जैसे वसंत पंजा प्रकार लोचदार कनेक्शन, सॉकेट स्लॉट प्रकार लोचदार कनेक्शन, बेलो प्रकार लोचदार कनेक्शन, और इसी तरह। उनमें से, जैक की स्लॉटेड लोचदार कनेक्शन संरचना सरल है, प्रसंस्करण लागत कम है, असेंबली अधिक सुविधाजनक है, और एप्लिकेशन रेंज सबसे व्यापक है।

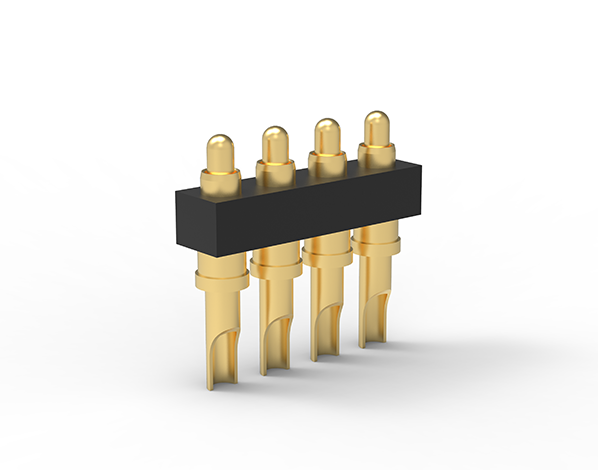

1. आंतरिक कंडक्टर मजबूती से तय नहीं है
विधानसभा की जरूरतों के लिए, कई आरएफ समाक्षीय कनेक्टर्स (जैसे एन-टाइप, 3.5 मिमी) की संरचना में, आंतरिक कंडक्टर को ढांकता हुआ समर्थन पर दो भागों में विभाजित किया जाता है और फिर शिकंजा से जोड़ा जाता है। हालांकि, आंतरिक कंडक्टर के छोटे व्यास के कारण, यदि असेंबली के दौरान इसे ठीक करने के लिए थ्रेडेड कनेक्शन पर गोंद लागू नहीं किया जाता है, तो आंतरिक कंडक्टर की कनेक्शन शक्ति बहुत खराब होती है, खासकर कुछ छोटे आरएफ समाक्षीय कनेक्टरों के लिए। इसलिए, जब कनेक्टर को कई बार कनेक्ट और डिस्कनेक्ट किया जाता है, तो मरोड़ और तनाव की लंबी अवधि की कार्रवाई के तहत, आंतरिक कंडक्टर धागा ढीला और गिर सकता है, जिसके परिणामस्वरूप कनेक्शन विफलता हो सकती है।
आरएफ समाक्षीय कनेक्टर्स की आमतौर पर उपयोग की जाने वाली संरचनाओं में से एक यह है कि आंतरिक कंडक्टर, ढांकता हुआ समर्थन और बाहरी कंडक्टर चिपकने वाले द्वारा एक साथ तय किए जाते हैं। यदि इस संरचना में लगाए गए गोंद की मात्रा पर्याप्त नहीं है या असेंबली के दौरान गोंद की कनेक्शन शक्ति पर्याप्त नहीं है, तो उपयोग के दौरान बल के कारण चिपका हुआ हिस्सा टूट सकता है, जिससे आंतरिक कंडक्टर घूमने या अक्षीय रूप से स्थानांतरित हो जाएगा, और आंतरिक कंडक्टर एक अच्छा विद्युत संपर्क नहीं बन सकता है और कनेक्शन विफल हो जाता है।
सुधार विधि: जब समाक्षीय कनेक्टर को इकट्ठा किया जाता है, तो थ्रेडेड कनेक्शन की विश्वसनीयता बढ़ाने के लिए थ्रेडेड कनेक्शन पर उचित मात्रा में प्रवाहकीय गोंद या थ्रेड लॉकिंग एजेंट लागू किया जा सकता है। उच्च बंधन शक्ति वाले चिपकने वाले का चयन किया जाना चाहिए, और गोंद को ग्लूइंग करते समय पूरे चिपके हुए छेद को भरना चाहिए; आंतरिक कंडक्टर के चिपके हुए हिस्से पर घुटने टेकने से आंतरिक कंडक्टर और चिपकने वाले के बीच संपर्क क्षेत्र बढ़ जाता है ताकि आंतरिक कंडक्टर को घूमने से रोका जा सके; आंतरिक कंडक्टर को ठीक से समायोजित करें कंडक्टर के रेडियल आयाम और सहनशीलता, बाहरी कंडक्टर और ढांकता हुआ समर्थन आंतरिक कंडक्टर और ढांकता हुआ समर्थन के बीच, ढांकता हुआ समर्थन और बाहरी कंडक्टर के बीच एक हस्तक्षेप फिट बनाता है, और यह भी कर सकता है तीन एक साथ अधिक मजबूती से फिट होते हैं।

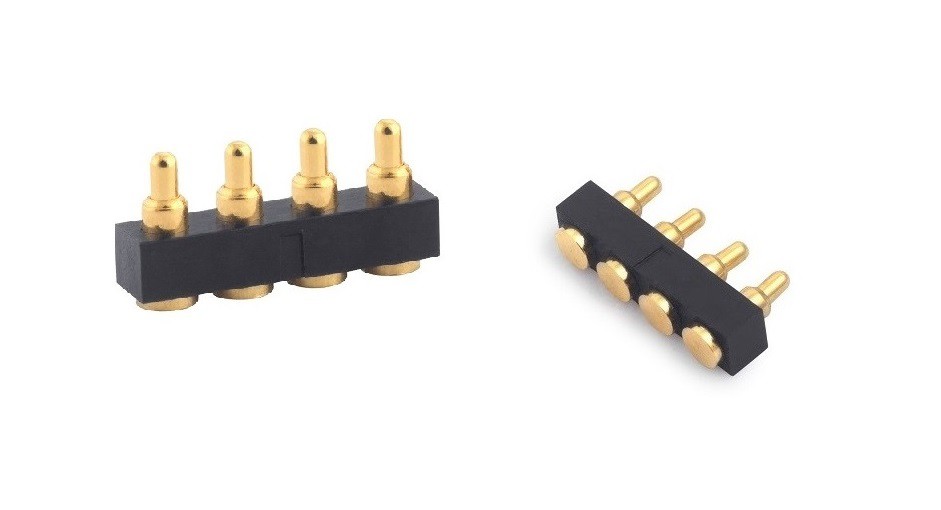

2. आंतरिक कंडक्टर के जैक या पिन का गलत आकार
यदि जैक के आंतरिक कंडक्टर का छेद व्यास निर्दिष्ट आकार से छोटा है, जब पिन के आंतरिक कंडक्टर का पिन जैक में प्रवेश करता है, तो जैक अधिक विस्तारित हो जाएगा, विरूपण राशि इसकी लोचदार विरूपण सीमा से अधिक हो जाएगी, प्लास्टिक विरूपण होगा, और जैक में कंडक्टर क्षतिग्रस्त हो जाएगा; इसके विपरीत, यदि पिन का व्यास बहुत छोटा है, जब पिन और जैक का मिलान होता है, तो पिन और जैक की दीवार के बीच का अंतर बहुत बड़ा होता है, कनेक्टर के दो आंतरिक कंडक्टर निकट संपर्क में नहीं हो सकते हैं। , संपर्क प्रतिरोध बड़ा हो जाता है, और कनेक्टर के विद्युत प्रदर्शन संकेतक भी खराब होंगे।
सुधार विधि: क्या जैक और पिन का मिलान उचित है, हम मापने के लिए जैक में मानक गेज पिन और कंडक्टर के सम्मिलन बल और प्रतिधारण बल का उपयोग कर सकते हैं। एन-टाइप कनेक्टर के लिए, जब व्यास 1.6760 प्लस 0.005 मानक गेज पिन जैक के साथ मेल खाता है, तो सम्मिलन बल 9N से कम या उसके बराबर होना चाहिए, और होल्डिंग बल जब व्यास Φ1.6000-0.005 मानक गेज पिन और जैक के आंतरिक कंडक्टर का मिलान 0.56N से अधिक या उसके बराबर किया जाता है।

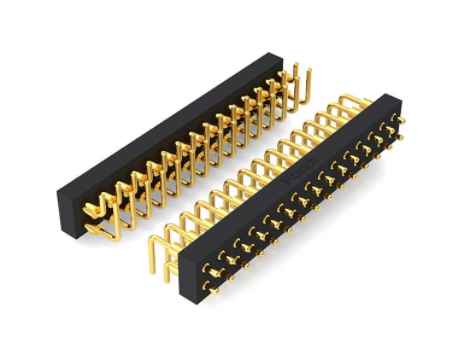

इसलिए, हम निरीक्षण मानकों के रूप में सम्मिलन बल और प्रतिधारण बल का उपयोग कर सकते हैं। सॉकेट और पिन के आकार और सहनशीलता को समायोजित करके, साथ ही सॉकेट में कंडक्टर की उम्र बढ़ने की उपचार प्रक्रिया, पिन और सॉकेट के बीच सम्मिलन बल और प्रतिधारण बल को समायोजित किया जा सकता है। एक उपयुक्त सीमा में।
