पोगो पिन टांका लगाते समय क्या ध्यान देना चाहिए?
अधिकांश कनेक्टर्स की तरह, पोगो पिन में कुछ हद तक गर्मी प्रतिरोध होता है। मानक कोर और वसंत सामग्री गर्मी या एक बार की टिन रिफ्लो प्रक्रिया का सामना नहीं कर सकती है। यदि आप ऑपरेशन को दोहराने की योजना बनाते हैं, तो कृपया हमसे संपर्क करें और हम जांच और सामग्री चुनने में आपकी सहायता करेंगे, जो आपकी आवश्यकताओं को पूरा करती है, ताकि अनुवर्ती समस्याओं से बचा जा सके।

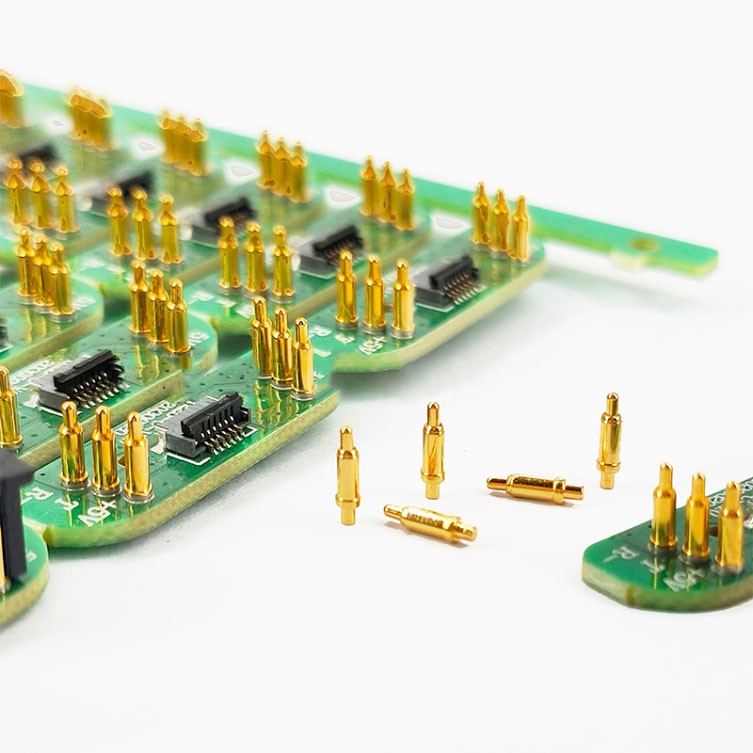

पोगो पिन कनेक्टर के लिए आप सर्किट बोर्ड (पीसीबी) आकार कैसे डिजाइन करते हैं?
सामान्यतया, सर्किट बोर्ड की त्रिज्या दूरी {{0}} से अधिक आरक्षित होनी चाहिए। पोगो पिन के अंत में 3 मिमी, मिलाप पेस्ट सतह की त्रिज्या {{4} से अधिक आरक्षित होनी चाहिए। }.4 मिमी उत्तल अंगूठी के लिए, और पूंछ के अंत की लंबाई सर्किट बोर्ड की मोटाई से कम से कम 0.4 मिमी अधिक होनी चाहिए। लेकिन निश्चित रूप से, उपरोक्त डेटा उचित आंतरिक सहिष्णुता और न्यूनतम एकल सुई रिक्ति पर आधारित होना चाहिए।
पोगो पिन कनेक्टर्स के लिए फ्लेक्सिबल सर्किट बोर्ड (FPC) डायमेंशन कैसे डिजाइन करें?
यह सामान्य सर्किट बोर्ड से बहुत अलग नहीं है। सबसे बड़ा अंतर यह है कि लचीले सर्किट बोर्ड को घटाने के बाद, एकल सुई की पूंछ पर एक अतिरिक्त 0.1 मिमी आरक्षित किया जाना चाहिए।
सोल्डरिंग पोगो पिन कनेक्टर के लिए सर्किट बोर्ड (पीबीसी) का आकार कैसे लें?
सोल्डर पेस्ट के संपर्क में आने वाले हिस्से के लिए, 0.5 मिमी का एक अतिरिक्त पोगो पिन त्रिज्या आरक्षित होना चाहिए।
