इस छोटे पोगो पिन कनेक्टर की संरचना क्या है?
पोगो पिन कनेक्टर सभी इलेक्ट्रॉनिक उत्पादों में लगभग एक आवश्यक सटीक इलेक्ट्रॉनिक घटक है। अपने परिवर्तनशील आकार, प्रकाश की मात्रा और अच्छे प्रदर्शन के कारण, यह अधिकांश इलेक्ट्रॉनिक निर्माताओं द्वारा व्यापक रूप से उपयोग किया जाता है। तो इस छोटे पोगो पिन कनेक्टर की संरचना क्या है?

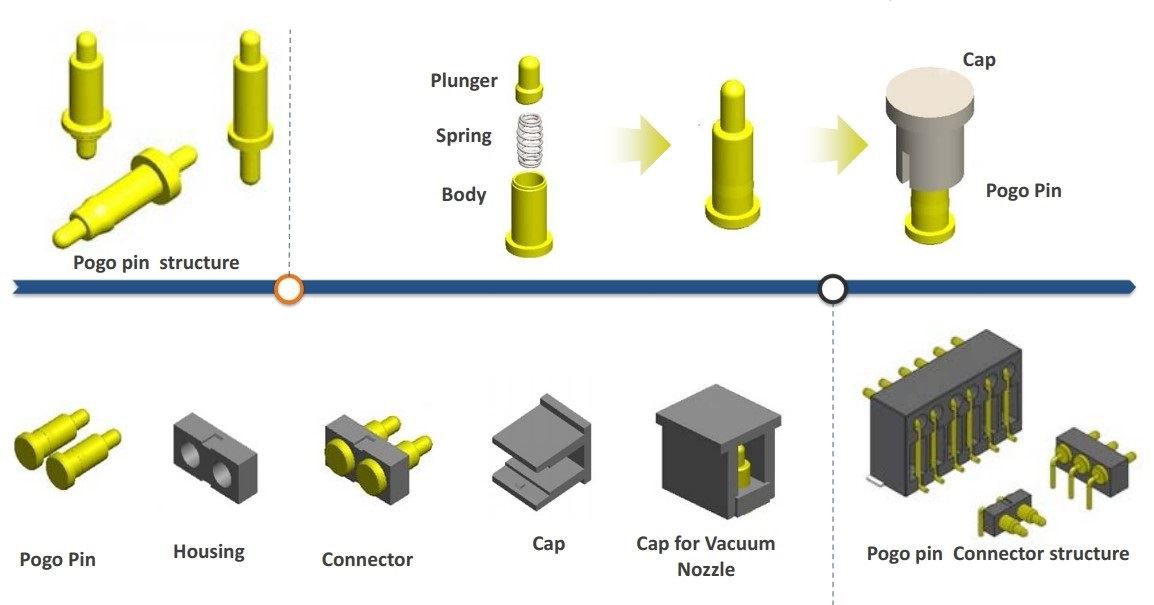

पोगो पिन थिम्बल कनेक्टर के मुख्य घटकों में सुई शाफ्ट, स्प्रिंग और सुई ट्यूब शामिल हैं। पोगो पिन कनेक्टर इस डिज़ाइन का उपयोग करता है, जो अंतरिक्ष को काफी हद तक बचा सकता है, एक लंबी सेवा जीवन है, और बिंदुओं के बीच की दूरी छोटी है।

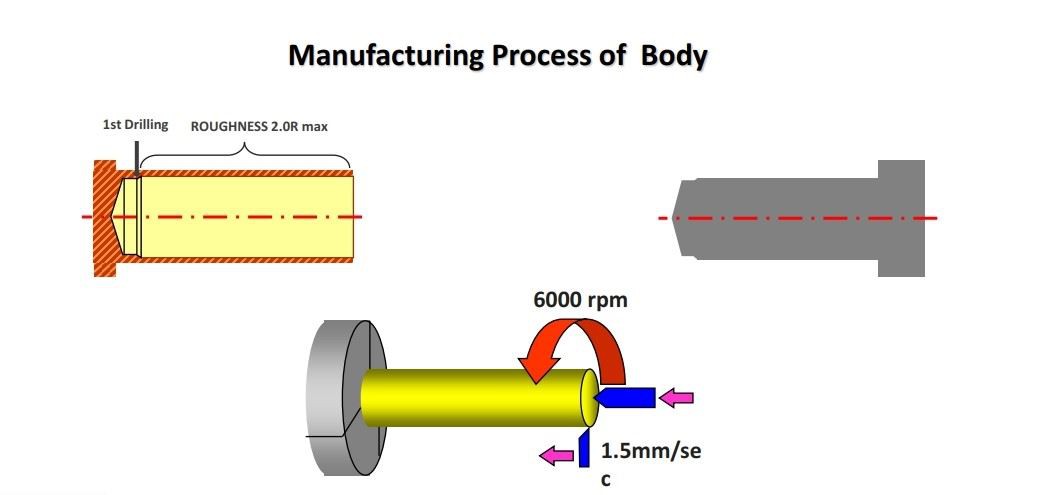

सुई बैरल पोगो पिन कनेक्टर का एक महत्वपूर्ण हिस्सा है। सुई शाफ्ट को मुख्य रूप से दो प्रकारों में विभाजित किया जाता है: बैक ड्रिलिंग और ओब्लिक कटिंग। विभिन्न आवश्यकताओं के अनुसार बनाया गया है। चूंकि बैक ड्रिलिंग का वॉल्यूम हल्का और छोटा है, यह एक इलेक्ट्रॉनिक उत्पाद है जिसके लिए छोटे आकार के कनेक्टर की आवश्यकता होती है। बैक-ड्रिल्ड सुई शाफ्ट स्प्रिंग्स के लिए निर्माता [जीजी] #39; की आवश्यकताओं को पूरा कर सकता है। भले ही स्प्रिंग सुई ट्यूब की लंबाई से अधिक हो, सुई शाफ्ट को खोखला बनाया जा सकता है, जिससे स्प्रिंग को अधिक जगह मिलती है। तिरछा काटने का किनारा मुख्य रूप से यह सुनिश्चित करने के लिए है कि सुई शाफ्ट सुई ट्यूब के साथ अधिक से अधिक संपर्क बना सकता है, जिससे एक स्थिर कम कनेक्शन प्रतिरोध सुनिश्चित होता है।
