पोगो पिन कनेक्टर्स लगाने के तरीके
यदि आप अपने डिवाइस में स्प्रिंग-लोडेड कनेक्टर्स लगाने पर विचार कर रहे हैं, तो आप सोच रहे होंगे कि पोगो-पिन कनेक्टर्स का उपयोग करने के लिए कौन सी इंस्टॉलेशन विधि अधिक उपयुक्त है। यह लेख आपको सभी विकल्पों के बीच के अंतरों के माध्यम से ले जाएगा, फायदे और नुकसान का विश्लेषण करेगा, और आपको सबसे उपयुक्त एक पर राय देगा।
यदि आपके कोई विशिष्ट प्रश्न हैं, तो कृपया हमसे सीधे संपर्क करें और हमारे पेशेवर इंजीनियर आपको सर्वोत्तम सलाह प्रदान करेंगे। हमारे इंजीनियर एक डिजाइन का प्रस्ताव देंगे जो आपकी विशिष्टताओं और आवश्यकताओं के अनुसार आपकी लागत के विचारों को सर्वोत्तम रूप से पूरा करे।
टांका लगाकर कनेक्टर कैसे स्थापित करें?

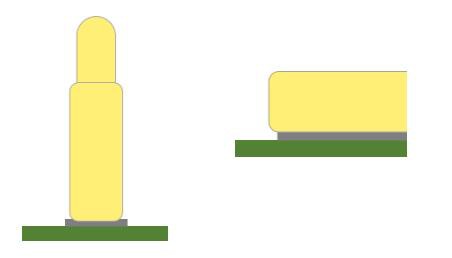

1. टिन प्लेट से कनेक्टर को फिक्स करने के लिए सोल्डर पेस्ट का उपयोग करने का पहला और आसान तरीका है। हालांकि यह सबसे आसान तरीका है, हम आम तौर पर इसकी अनुशंसा नहीं करते हैं।
सामान्यतया, यह विधि कम स्थिर है, और कंपन हस्तक्षेप और दबाव के कारण जांच टिन प्लेट से अलग हो जाएगी।

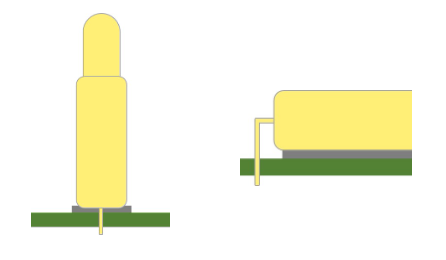

2. यह आमतौर पर एक पोगो पिन को पूंछ में डालकर एक मुद्रित सर्किट बोर्ड में बड़े घटकों को जकड़ने के लिए उपयोग किया जाता है, जो पूंछ द्वारा मुद्रित सर्किट बोर्ड से जुड़ा होता है।
इस तरह, एकल सुई के पास अतिरिक्त समर्थन बिंदु होगा और अधिक स्थिर होगा।

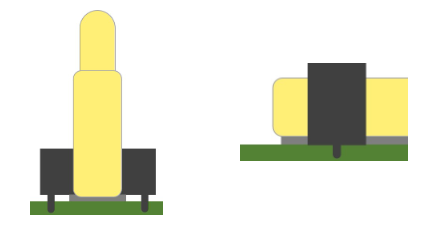

3. विधि तिपाई के साथ रबर कोर का उपयोग करना है, पहले इसे सर्किट बोर्ड पर सुरक्षित रूप से स्थापित करें, और फिर टिन प्लेट पर सोल्डर पेस्ट या दबाव के साथ पोगो पिन स्थापित करें।
यह विधि अधिकांश स्थितियों के लिए उपयुक्त है और इसमें कुछ हद तक स्थिरता है, लेकिन लागत के मुद्दे पर विचार करने की सिफारिश की जाती है।
4. दूसरे और तीसरे तरीकों को मिलाकर, पहले सर्किट बोर्ड पर रबर कोर को ठीक करें, और फिर पोगो पिन कनेक्टर को पूंछ से जोड़कर बोर्ड पर ठीक करें।
यह कनेक्टर को स्थापित करने का एक बहुत ही सुरक्षित तरीका है, और यह कनेक्टर को अधिक स्थिर और टिकाऊ बनाता है। यदि आपके पास असीमित लागत विचार हैं, तो मैं इस स्थापना विधि की अनुशंसा करता हूं।
