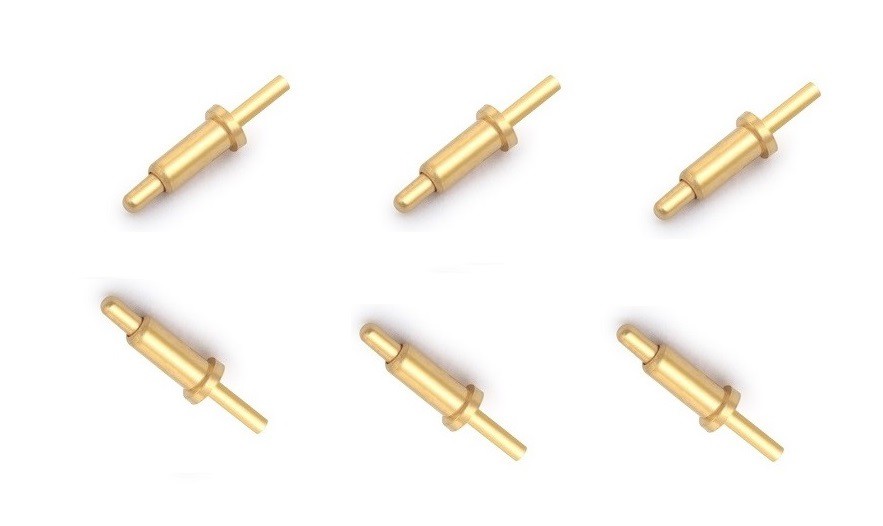

डिप स्प्रिंग-लोडेड पोगो पिन
डुअल-इन-लाइन पैकेज पोगो पिन (अंग्रेजी: डुअल इन-लाइन पैकेज), जिसे डीआईपी पैकेज या डीआईपी पैकेज के रूप में भी जाना जाता है, जिसे डीआईपी या डीआईएल के रूप में संक्षिप्त किया जाता है, एकीकृत सर्किट के लिए एक पैकेजिंग विधि है। एकीकृत परिपथ का आकार एक आयत है। धातु के पिनों की दो समानांतर पंक्तियाँ होती हैं, जिन्हें पोगो पिन हेडर कहा जाता है। डीआईपी-पैक किए गए घटकों को मुद्रित सर्किट बोर्ड पर प्लेटेड थ्रू-होल में मिलाया जा सकता है, या डीआईपी सॉकेट में डाला जा सकता है।

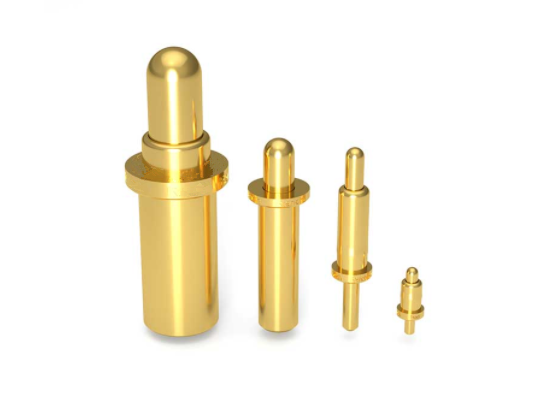

डिप स्प्रिंग-लोडेड पोगो पिन
डीआईपी पोगो पिन पैकेज्ड सीपीयू चिप में पिन की दो पंक्तियाँ होती हैं जिन्हें डीआईपी संरचना के साथ चिप सॉकेट में डालने की आवश्यकता होती है। बेशक, इसे सीधे सर्किट बोर्ड में भी डाला जा सकता है जिसमें सोल्डर छेद और सोल्डरिंग के लिए ज्यामितीय व्यवस्था की समान संख्या होती है। डीआईपी-पैक किए गए चिप्स को पिन को नुकसान से बचाने के लिए विशेष देखभाल के साथ चिप सॉकेट से प्लग और अनप्लग किया जाना चाहिए। डीआईपी पैकेज संरचना रूप बहु-परत सिरेमिक डीआईपी डीआईपी, सिंगल-लेयर सिरेमिक डीआईपी डीआईपी, लीड फ्रेम डीआईपी (ग्लास-सिरेमिक सीलिंग प्रकार, प्लास्टिक पैकेजिंग संरचना प्रकार, सिरेमिक कम पिघलने वाले ग्लास पैकेजिंग प्रकार सहित) हैं।
डिप स्प्रिंग-लोडेड पोगो पिन
आमतौर पर इस्तेमाल किया जाने वाला डीआईपी पैकेज जेईडीईसी मानक के अनुरूप है, और दो पिनों के बीच की पिच (पिच) {{0}}.1 इंच (2.54 मिमी) है। पिन की दो पंक्तियों के बीच की दूरी (पंक्ति रिक्ति, पंक्ति रिक्ति) पिनों की संख्या पर निर्भर करती है, सबसे आम है 0.3 इंच (7.62 मिमी) या 0.6 इंच (15.24 मिमी) ) अन्य कम सामान्य दूरियां हैं 0.4" (1{{20}.16mm) या 0.9" (22.86mm), और कुछ पैकेज में 0.07" (1.778 मिमी) पिच और 0.3", 0.6" या 0.75" लाइन स्पेसिंग है।
पूर्व सोवियत संघ और पूर्वी यूरोपीय देशों में उपयोग किए जाने वाले डीआईपी-पोगो पिन पैकेज लगभग जेईडीईसी मानक के करीब हैं, लेकिन शाही 0 .1 इंच (2.54 मिमी) के बजाय मीट्रिक 2.5 मिमी पिच का उपयोग करें।
डीआईपी पैकेज में पिन की संख्या हमेशा एक सम संख्या होती है। {0}}.3" लाइन स्पेसिंग के साथ, 8 से 24 पिन काउंट जॉइंट होते हैं, और 4 या 28 पिन वाले पैकेज कभी-कभी देखे जाते हैं। जॉइंट पिन काउंट 24, 28, 32, या 40 हैं। स्पेसिंग 0.6 इंच है, और 36, 48, या 52 पिन वाले पैकेज भी उपलब्ध हैं। मोटोरोला 68000 और ज़िलॉग Z180 जैसे सीपीयू की पिन काउंट 64 है, जो आमतौर पर इस्तेमाल किए जाने वाले डीआईपी पैकेज के लिए अधिकतम पिन काउंट है।
