पोगो पिन का डिजाइन सिद्धांत

पोगो पिन का डिजाइन सिद्धांत

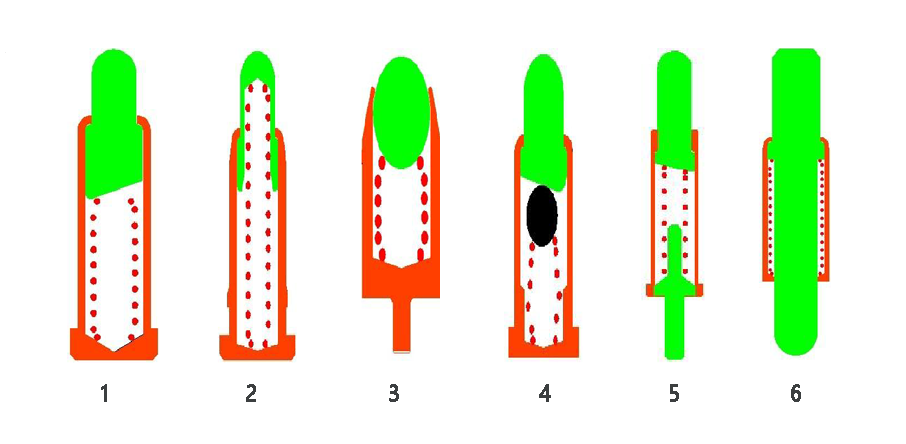

पोगो पिन आंतरिक संरचना आरेख

1. प्रोफाइल ढलान: स्थिर प्रतिबाधा, रिवर्स ड्रिलिंग संरचना की तुलना में प्रक्रिया करना आसान नहीं है

2. रिवर्स ड्रिलिंग: चिकनी संपीड़न, प्रक्रिया में आसान, लेकिन अस्थिर प्रतिबाधा

3. गेंद का आकार: मुख्य रूप से पार्श्व बल को सहन करने की आवश्यकता होती है, उत्पाद का आकार गेंद के आकार से सीमित होता है

4. इन्सुलेशन मोती: स्थिर प्रतिबाधा, बहुत बड़ा वर्तमान हो सकता है, प्रक्रिया इच्छुक विमान की संरचना से अधिक जटिल है

5. पूंछ प्लग प्रकार: चिकनी संपीड़न, छोटी सुई शाफ्ट विक्षेपण, उच्च लागत

6. थ्रू-होल प्रकार: अत्यधिक वर्तमान, सरल संरचना, सीमित उत्पाद अनुप्रयोग
