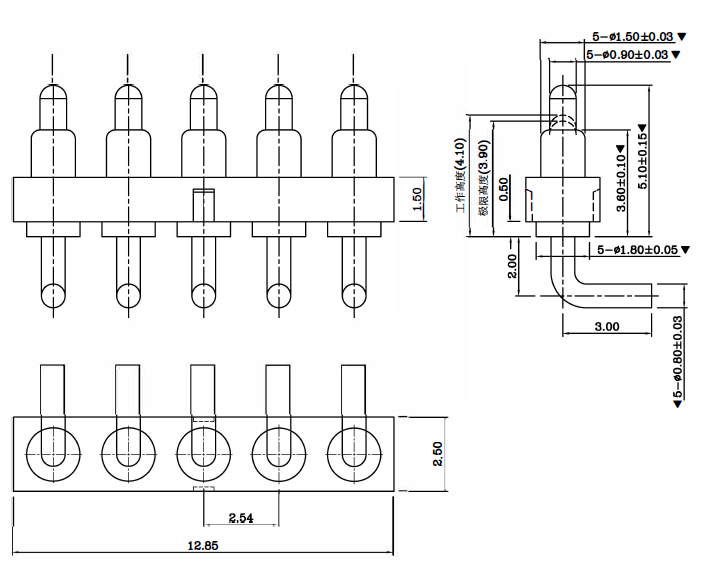

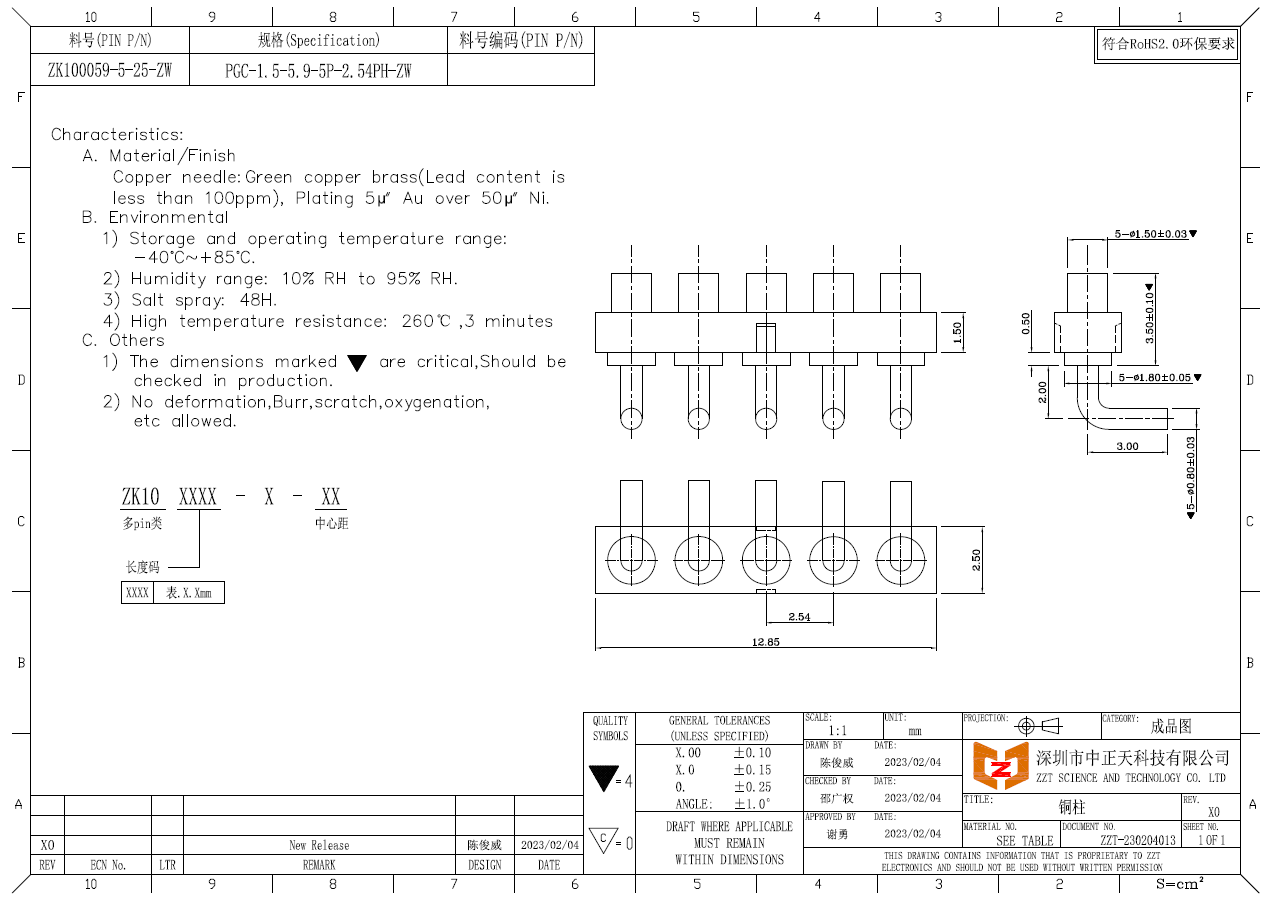

राइट एंजेल 5 पिन मेल और फीमेल पोगो पिन कनेक्टर
स्प्रिंग थिम्बल एक स्प्रिंग-प्रकार की जांच है जो सुई के तीन आवश्यक भागों, सुई ट्यूब और स्प्रिंग द्वारा एक सटीक उपकरण द्वारा रिवेट किए जाने के बाद बनाई जाती है। इसे पोगो पिन, पोगोपिन स्प्रिंग इलेक्ट्रोड कॉलम, स्प्रिंग लोडेड या पोगोपिन भी कहा जाता है। वसंत नोक की सुई के नीचे आमतौर पर एक बेवल संरचना होती है।
बेवल संरचना का कार्य यह सुनिश्चित करना है कि पोगोपिन काम करते समय सुई ट्यूब की आंतरिक दीवार के संपर्क में हाथ रखता है ताकि स्थिरता और कम सुनिश्चित करने के लिए वर्तमान मुख्य रूप से सोना चढ़ाया सुई और सुई ट्यूब से गुजरता है पोगोपिन की प्रतिबाधा।
स्प्रिंग थिम्बल्स आमतौर पर इलेक्ट्रॉनिक उत्पादों जैसे मोबाइल फोन, संचार, ऑटोमोबाइल, चिकित्सा, एयरोस्पेस, आदि में सटीक कनेक्शन में उपयोग किए जाते हैं; चूंकि स्प्रिंग थिंबल एक उत्कृष्ट जांच है, वॉल्यूम को बहुत छोटा बनाया जा सकता है, इसलिए यह सटीक कनेक्टर्स में उपयोग किए जाने पर कनेक्शन लागत को कम कर सकता है। डिवाइस का वजन कम करें, जगह बचाएं, और उत्पाद की दिखावट को सुंदर बनाएं (जैसे कि अल्ट्रा-थिन मोबाइल फोन, स्मार्ट घड़ियां, इलेक्ट्रॉनिक सिगरेट आदि)।
छह सामान्य पोगोपिन शैलियाँ और विशेषताएं:
फ्लैट-तल वाली पोगोपिन: अच्छी स्थिरता, सुई ट्यूब के नीचे फ्लैट-तल वाली है, पीसीबी बोर्ड के साथ मिलाप करना आसान है
प्लग-इन पोगोपिन: सुई ट्यूब के अंत में एक पोजिशनिंग पिन होता है, और जब इसे पीसीबी बोर्ड में मिलाया जाता है, तो कोई विचलन नहीं होगा और पोजिशनिंग प्रभाव अच्छा होता है;
बेंडिंग पोगोपिन: टेल मुड़ी हुई है, जिससे डिजाइनरों को अंतरिक्ष उपयोग में अधिक विकल्प मिलते हैं;
डबल-हेडेड पोगोपिन: डबल-हेडेड और डबल-एक्शन का डिज़ाइन इंजीनियरों को बोर्ड-टू-बोर्ड टू-वे कनेक्शन में अधिक स्थान लचीलापन देता है।
सोल्डरिंग वायर पोगोपिन: केबल एंड के लिए उपयुक्त, वायर के साथ सोल्डर करना आसान
थ्रेडेड पोगोपिन: विशेष विनिर्देशों वाले उत्पाद ग्राहकों की विभिन्न आवश्यकताओं को पूरा कर सकते हैं।
