पोगो पिन प्रोजेक्ट में रिफ्लो सोल्डरिंग और वेव सोल्डरिंग
सामान्य तौर पर, पोगो पिन कनेक्टर दो सोल्डरिंग विधियों का उपयोग करते हैं: रिफ्लो सोल्डरिंग और वेव सोल्डरिंग।

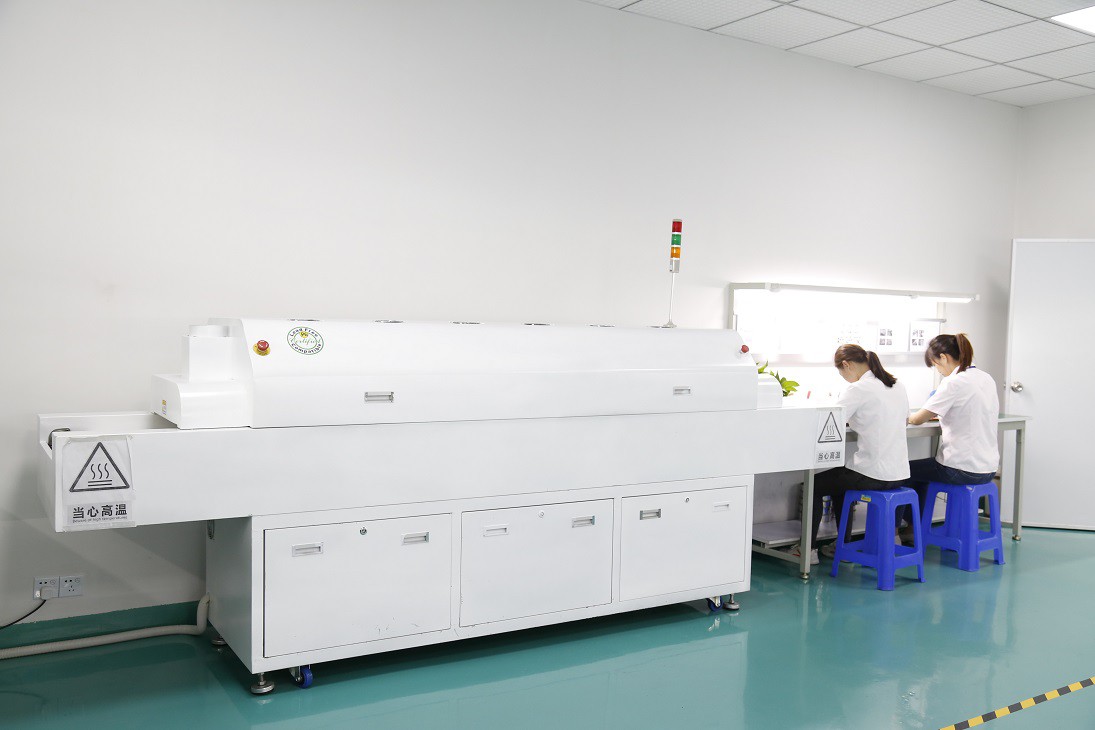

रिफ्लो सोल्डरिंग पीसीबी बोर्ड के पैड (संपर्क पैड) की सतह पर एक सोल्डर पेस्ट को ब्रश करने के लिए संदर्भित करता है। एक या अधिक इलेक्ट्रॉनिक घटकों को जोड़ने के बाद, स्थायी इलाज बंधन प्राप्त करने के लिए बहु-तापमान रिफ्लो ओवन में गर्म करके सोल्डरिंग किया जाता है।
आज के डिजिटल इलेक्ट्रॉनिक उत्पाद अल्ट्रा-स्मॉल, अल्ट्रा-फाइन और अल्ट्रा-थिन की दिशा में विकसित हो रहे हैं। आंतरिक संरचना डिजाइन स्थान अधिक से अधिक कॉम्पैक्ट होता जा रहा है, पीसीबी बोर्ड डिजाइन लेआउट अधिक से अधिक कॉम्पैक्ट होता जा रहा है, टर्मिनल उत्पादों को तेजी से और तेजी से अपडेट किया जाता है, और बिक्री की मात्रा बढ़ रही है। यह ऊँचा और ऊँचा होता जा रहा है, और वेव सोल्डरिंग और हैंड सोल्डरिंग इसके विकास को पूरा करने में असमर्थ रहे हैं। केवल रिफ्लो सोल्डरिंग तकनीक का उपयोग करके ही उच्च परिशुद्धता, उच्च दक्षता और उच्च गुणवत्ता वाले एसएमटी पैच उत्पादन किया जा सकता है। पोगो पिन कनेक्टर व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक मोबाइल टर्मिनलों और औद्योगिक इलेक्ट्रॉनिक उत्पादों में उनके छोटे आकार, उच्च जीवन, बड़े वर्तमान, सुंदर उपस्थिति और डिजाइन इंजीनियरों के लिए सुविधाजनक संरचनात्मक डिजाइन के कारण उपयोग किए जाते हैं।
पोगो पिन कनेक्टर दो तरह से उपलब्ध हैं:

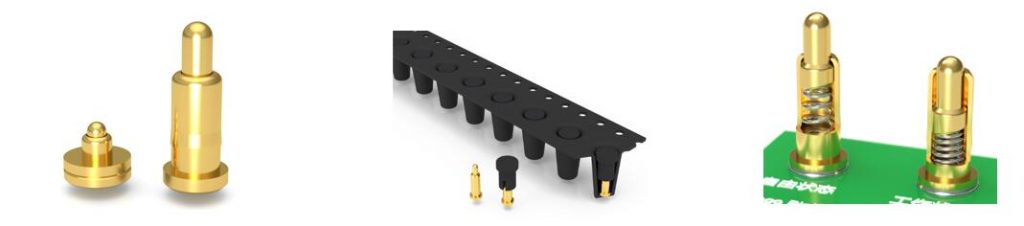

पहला फ्लैट-बॉटम पैच टाइप है, जो पीसीबी पैड की सतह पर लगा होता है। हम इसे एसएमटी सरफेस माउंट टेक्नोलॉजी कहते हैं, जैसा कि नीचे दिखाया गया है:

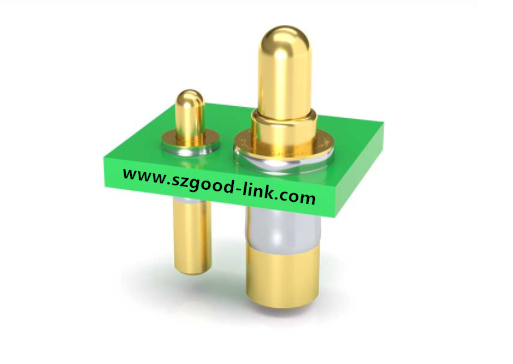

दूसरा पीसीबी बोर्ड होल पैच वेल्डिंग में डाला गया टेल पिन वाला पिन है, हम इसे प्लग-इन एसएमटी पैच वेल्डिंग कहते हैं, जो एक प्रकार का रिफ्लो सोल्डरिंग भी है। इस पद्धति का उपयोग करने का उद्देश्य घटकों की पकड़ शक्ति में सुधार करना है। यह पीसीबी बोर्ड से अधिक मजबूती से जुड़ा हुआ है। नीचे दिखाए गए रूप में:
2. वेव सोल्डरिंग
वेव सोल्डरिंग, सोल्डर वेव क्रेस्ट बनाने वाले पिघले हुए सोल्डर के साथ सोल्डरिंग घटकों की एक प्रक्रिया है। सोल्डरिंग की इस पद्धति के लिए पहले पीसीबी के छेद में घटकों के पिन डालने की आवश्यकता होती है। वेव सोल्डरिंग हेवी-ड्यूटी प्लग-इन पिन इलेक्ट्रॉनिक घटकों के लिए उपयुक्त है, लेकिन स्वयं-वजन वाले इलेक्ट्रॉनिक घटकों के लिए नहीं। एसएमडी इलेक्ट्रॉनिक घटकों का बहुत हल्का और पिनलेस सोल्डरिंग।
