TWS चार्जिंग समाधान के लिए पोगो पिन
साधारण वायर्ड इयरफ़ोन की तुलना में, ब्लूटूथ इयरफ़ोन उपयोग करने के लिए अधिक सुविधाजनक होते हैं। प्रौद्योगिकी के निरंतर अद्यतन के साथ, ब्लूटूथ इयरफ़ोन की ध्वनि गुणवत्ता वायर्ड इयरफ़ोन के करीब और करीब होती जा रही है; Apple iPhone 7 के बाद से 3.5mm ईयरफोन जैक को रद्द कर दिया गया है, जो और भी महत्वपूर्ण है। ब्लूटूथ हेडसेट का विकास।
3.5 मिमी पारंपरिक हेडफोन जैक के बिना iPhone
ब्लूटूथ इयरफ़ोन और पारंपरिक वायर्ड इयरफ़ोन के बीच सबसे स्पष्ट अंतर यह है कि कोई लंबी इयरफ़ोन केबल नहीं है, और ब्लूटूथ के माध्यम से ऑडियो सिग्नल प्राप्त होते हैं, इसलिए ब्लूटूथ इयरफ़ोन में स्वतंत्र सर्किट और बिजली की आपूर्ति होती है, और मोबाइल फोन के रूप में दैनिक उपयोग के लिए चार्ज किया जा सकता है; आज, हम चाहते हैं कि यह लेख TWS (ट्रू वायरलेस स्टीरियो) ब्लूटूथ हेडसेट चार्जिंग कम्पार्टमेंट में उपयोग किए जाने वाले पोगो पिन के प्रकारों का परिचय दे।
TWS इयरफ़ोन चार्जिंग बॉक्स पर, हमने 2Pin, 3Pin, 5Pin, आदि सहित पोगो पिन (पोगो पिन कनेक्टर) के विभिन्न विनिर्देशों को देखा है। पोगो पिन का उपयोग नियमित है, और पूरे को 2Pin पोगो पिन और 3Pin पोगो में विभाजित किया गया है। पिन और अधिक पिन। तो इतने सारे पोगो पिन का क्या उपयोग है?
1. 2 पिन पोगो पिन समाधान:

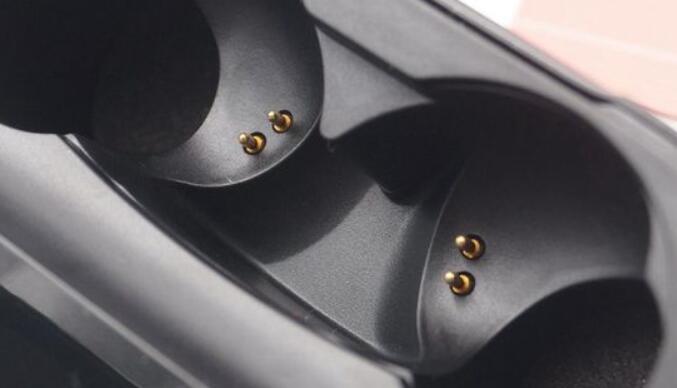

2Pin पोगो पिन का डिज़ाइन बाज़ार में सबसे आम है, और यह डिज़ाइन TWS हेडसेट चार्जिंग की कठोर आवश्यकताओं को पूरा कर सकता है। दो पिन क्रमशः सकारात्मक और नकारात्मक हैं, और टीडब्लूएस चार्जिंग बॉक्स के बैटरी डिब्बे की शक्ति को ईरफ़ोन में स्थानांतरित करने के लिए उपयोग किया जाता है। इस तरह, यदि TWS को कॉल के लिए ब्लूटूथ हेडसेट के रूप में उपयोग किया जाता है, तो एक हेडसेट काम कर रहा है, और दूसरे हेडसेट को पावर को फिर से भरने के लिए चार्जिंग कंपार्टमेंट में रखा जा सकता है; उपयोग का ऐसा चक्र अल्ट्रा-लॉन्ग बैटरी लाइफ की जरूरतों को पूरा कर सकता है।
पहले, 2 पिन पोगो पिन बिजली की आपूर्ति करते समय संचार को ध्यान में नहीं रख सकते थे। इसलिए, व्यक्तिगत कार्यों को जोड़ने के लिए, TWS इयरफ़ोन फैक्ट्री ने 3Pin pogo pins, 5Pin pogo pins, और अन्य डिज़ाइन योजनाओं की कोशिश की, जिससे उत्पाद की मात्रा में वृद्धि हुई और असेंबली में कठिनाई हुई। यह जटिल है और लागत में वृद्धि लाता है।
2. 3 पिन पोगो पिन समाधान
5V चार्जिंग और ग्राउंडिंग के अलावा, 3Pin स्प्रिंग थिम्बल का डिज़ाइन हेडसेट के बैटरी वोल्टेज के लिए एक पिन जोड़ता है, जिसका उपयोग हेडसेट की वास्तविक शक्ति को मापने के लिए किया जाता है।

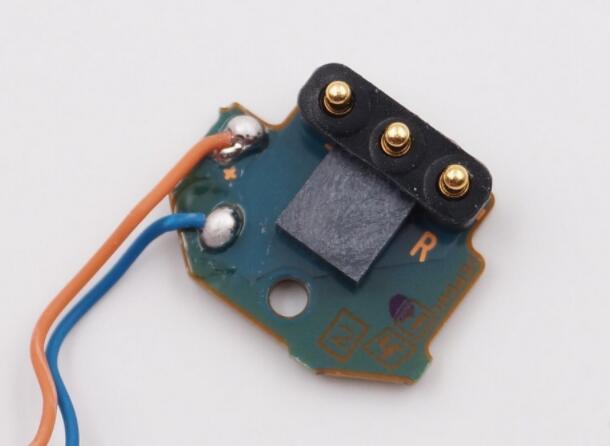

3पिन चार्जिंग पिन 3पिन चार्जिंग पिन

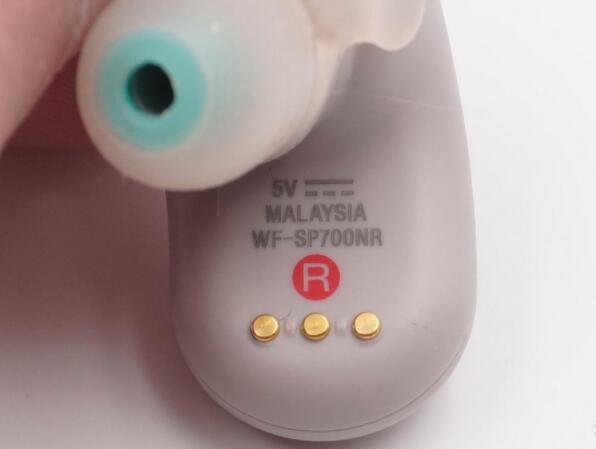

3Pin चार्जिंग पिन के साथ TWS ब्लूटूथ हेडसेट 3Pin चार्जिंग पिन के साथ TWS ब्लूटूथ हेडसेट
ब्लूटूथ हेडसेट चार्जिंग केस के लिए 3 पिन चार्जिंग पिन ब्लूटूथ हेडसेट चार्जिंग केस के लिए 3 पिन चार्जिंग पिन
3. 5 पिन पोगो पिन समाधान
5Pin स्प्रिंग थिम्बल का डिज़ाइन उपरोक्त दो उद्देश्यों को ध्यान में रखता है और इसके अधिक कार्य हैं।
इस तरह का डिज़ाइन केवल उच्च-स्तरीय TWS ब्लूटूथ हेडसेट में देखा जा सकता है, जो अपेक्षाकृत दुर्लभ हैं। इसका उपयोग हेडसेट के आंतरिक भंडारण में डेटा ट्रांसमिशन, हेडसेट के फर्मवेयर अपग्रेड, प्रोटोकॉल डेटा संचार और अन्य कार्यों के लिए किया जा सकता है।
