पोगो पिन डिजाइन और निर्माण प्रक्रिया
उपयुक्त पोगो पिन कैसे चुनें
1. एक अच्छे पोगो पिन के लिए निम्नलिखित तीन बिंदुओं को पूरा करना आवश्यक है:
विश्वसनीय गुणवत्ता
स्थिर प्रदर्शन
आवश्यकताओं को पूरा करें।
आदेशों की समय पर डिलीवरी भी बहुत महत्वपूर्ण है। जांच के लिए पोगो पिन कनेक्टर निर्माता के पास जाना सबसे अच्छा है। कारखाने का पैमाना, सफल समाधान, प्रसंस्करण उपकरण, उत्पादन क्षमता और अनुसंधान एवं विकास क्षमता, सभी सीधे उत्पाद की गुणवत्ता, वितरण क्षमता और तकनीकी सहायता को प्रभावित करते हैं। Zhongzhengtian को उद्योग में डिजाइन योजना, बड़े पैमाने पर उत्पादन लागत और माल की वितरण क्षमता में फायदे हैं। संचार के लिए कारखाने में आने के लिए दोस्तों का स्वागत है।
पोगो पिन तीन, तीन और चार सिद्धांतों का पालन करता है
1.40 प्रतिशत समस्याएं एक डिजाइन से उत्पन्न होती हैं
सामने के छोर का डिज़ाइन अनुचित है, और पिछला छोर बेकार है (उदाहरण के लिए, थिम्बल नोजल प्लास्टिक के विमान से अधिक है, पिन सुई रिक्ति अनियमित है, आदि)।
2.30 प्रतिशत समस्याएं संचार से उत्पन्न होती हैं
प्रारंभिक चरण में, विभिन्न तकनीकी आवश्यकताओं का संचार स्पष्ट नहीं था, और उत्पाद का वास्तविक उपयोग स्पष्ट नहीं था, जो लगातार समस्याओं के मुख्य कारणों में से एक था (उदाहरण के लिए आरएफ थिम्बल का उपयोग चार्जिंग के थिम्बल के रूप में किया जाता है) बॉक्स, वास्तविक कामकाजी ऊंचाई ड्राइंग से मेल नहीं खाती है, केंद्र की दूरी की पुष्टि नहीं की जाती है, आदि)। ग्राहक की कार्यात्मक आवश्यकताओं और आवेदन के दायरे को समझें, और अधिक उचित रूप से पोगो पिन के विनिर्देशों और मापदंडों की सिफारिश कर सकते हैं;
3.30 प्रतिशत समस्याएं प्रक्रिया से उत्पन्न होती हैं
उत्पाद की असेंबली में कई प्रक्रियाएं होती हैं, और निर्माण प्रक्रिया में अनुचित संचालन के कारण POGO पिन अपरिवर्तनीय रूप से क्षतिग्रस्त हो जाता है (उदाहरण के लिए नोजल क्षतिग्रस्त हो जाता है, पाइप में विदेशी वस्तुएं, SMT फेंकना, आदि)।

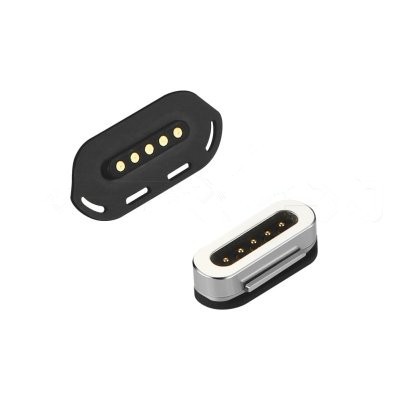

पोगो पिन का मूल परिचय

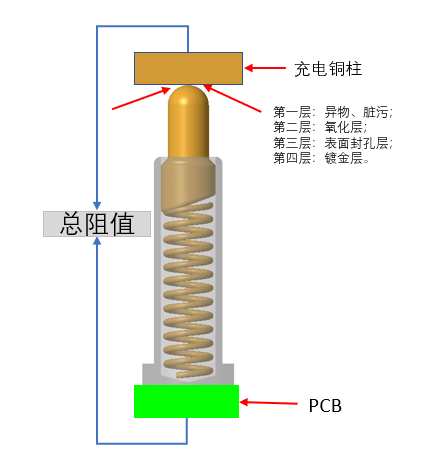

पोगो पिन में बेवल वाली संरचना क्यों होती है: पोगो पिन के प्लंजर के नीचे आमतौर पर एक बेवल वाली संरचना होती है। बेवल वाली संरचना का कार्य यह सुनिश्चित करना है कि पोगो पिन सुई (प्लंजर) को सुई (ट्यूब) की आंतरिक दीवार के संपर्क में रखता है जब वह काम कर रहा होता है ताकि करंट मुख्य रूप से गुजरे। पोगो पिन की स्थिरता और कम प्रतिबाधा सुनिश्चित करने के लिए गोल्ड प्लेटेड सुई (सवार) और सुई (ट्यूब)।
POGO पिन गोल हेड स्ट्रक्चर का उपयोग क्यों करता है? चूंकि पोगो पिन आमतौर पर अपेक्षाकृत छोटा होता है, इसलिए आवश्यक लोच इतनी मजबूत नहीं होती है। यदि इसका उपयोग पावर बैंक या प्रकाश व्यवस्था पर किया जाता है, तो लोच चार या पांच सौ ग्राम या एक या दो किलोग्राम भी होती है। स्वाभाविक रूप से, इसे सपाट बनाना बेहतर है। फ्लैट सिर का एक बड़ा संपर्क क्षेत्र है, और इसका बल संपर्क सतह पर ऑक्साइड परत को पूरी तरह से संपर्क करने के लिए तोड़ने के लिए पर्याप्त है। अधिकांश राउंड हेड्स का उपयोग TWS ब्लूटूथ हेडसेट और स्मार्ट ब्रेसलेट घड़ियों पर किया जाता है। अधिकतम लोचदार बल 150 ग्राम से अधिक नहीं है (चार्जिंग बॉक्स के थिम्बल का लोचदार बल 20-35gf के बीच है), और सतह और सतह के बीच संपर्क का लोचदार बल छितराया जाएगा, और तांबा हेडफोन के अंत में कॉलम नहीं तोड़ा जाएगा। ऑक्साइड परत पर्याप्त नहीं है, जिसके परिणामस्वरूप अपर्याप्त संपर्क और खराब संपर्क होता है। इस समय, यदि बिंदु-से-सतह संपर्क बनाने के लिए एक गोल सिर संरचना का उपयोग किया जाता है, तो लोचदार बल एक बिंदु पर इकट्ठा होता है, और संपर्क स्वाभाविक रूप से अधिक पर्याप्त होगा।
प्रदर्शन पैरामीटर / प्रदर्शन पैरामीटर
प्रमुख प्रदर्शन पैरामीटर
ए। कार्यशील वोल्टेज: 12 वोल्ट से कम डीसी
बी रेटेड वर्तमान: 1.0 एम्पीयर / पिन
सी. कार्य तापमान: -40 डिग्री से 85 डिग्री।
डी. भंडारण तापमान: 25 डिग्री प्लस /-3 डिग्री।
ई. कार्य वातावरण आर्द्रता: 10 प्रतिशत आरएच से 90 प्रतिशत आरएच
एफ। स्थायित्व (जीवन): 10,000 चक्र।
जी. संपर्क प्रतिबाधा: 200 mOhm मैक्स। @वर्किंग स्ट्रोक
(वर्किंग स्ट्रोक के दौरान: 200mOhm/Max)

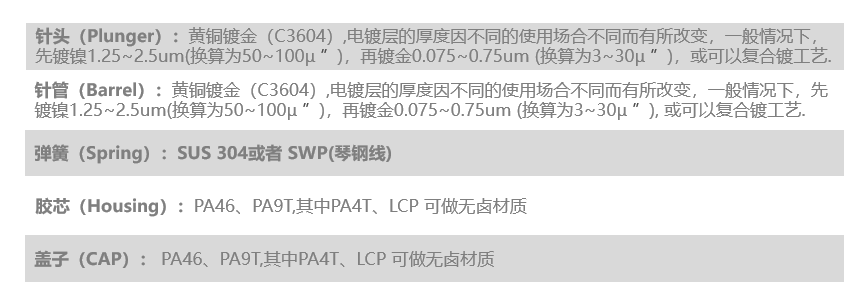

निर्माण प्रक्रिया/制造工艺
उत्पाद विधानसभा विधि

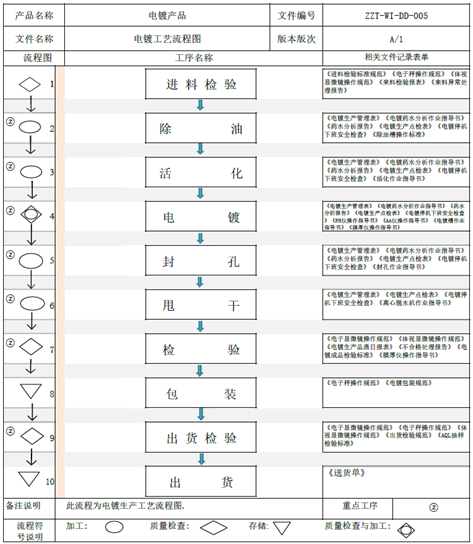

इलेक्ट्रोप्लेटिंग प्रक्रिया प्रवाह
फ्रंट-एंड डिज़ाइन में किन मापदंडों की पुष्टि की जानी चाहिए
पीसीबी बोर्ड से ईयरफोन के सिरे पर कॉपर कॉलम की संपर्क सतह तक की दूरी की पुष्टि करें (अर्थात POGO पिन की कार्यशील ऊंचाई)।
पीसीबी बोर्ड से चार्जिंग बॉक्स की प्लास्टिक की सतह तक की दूरी की पुष्टि करें (अर्थात, POGO पिन सुई ट्यूब की अधिकतम ऊंचाई, सुई ट्यूब इस ऊंचाई से अधिक नहीं होनी चाहिए)।
पिन सुई के केंद्र और वृत्त के केंद्र के बीच की दूरी की पुष्टि करें
(श्रीमती पैचिंग के दौरान हस्तक्षेप को रोकने के लिए बाद में टेप करते समय टोपी के आकार की पुष्टि करें)।
पीसीबी बोर्ड के आकार और बोर्ड के नीचे की जगह की पुष्टि करें
(पोगो पिन के लिए अनुकूलित और बेहतर)।
पीएस: पीसीबी बोर्ड का व्यास 1.6 मिमी होने की सिफारिश की जाती है, और थिम्बल को थ्रू-बोर्ड संरचना में बनाने की सिफारिश की जाती है ताकि प्रभाव बेहतर हो और निम्नलिखित फायदे हों: पैच मजबूत है; सुई ट्यूब की जगह बढ़ जाती है, सुई पहले से अधिक दबाई जाती है, और संपर्क अधिक पर्याप्त होता है।
सुई के निचले हिस्से को क्यों उभारा जाना चाहिए: यदि इसे सपाट बनाया जाता है, तो धारा वसंत द्वारा संचालित की जाएगी, जिसकी वसंत पर उच्च आवश्यकताएं होती हैं, और वसंत इतना पतला होता है कि इसे जलाना आसान होता है।
