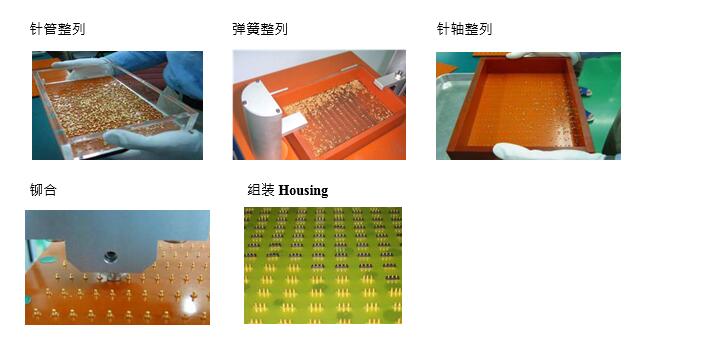

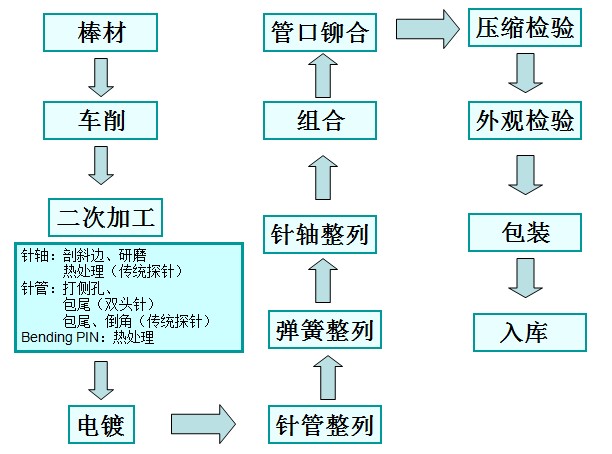

पोगो पिन कनेक्टर उत्पादन प्रक्रिया
सुई शाफ्ट/ट्यूब सामग्री:
कनेक्टर का मुख्य कार्य यह है कि सिग्नल चालन और प्लगिंग और अनप्लगिंग की संख्या अधिक होती है, इसलिए सामग्री की चालकता और लोच (उपज शक्ति) की भी आवश्यकता होती है।
1-1: पीतल (BRASS): तांबा-जस्ता मिश्र धातु, इसकी चालकता अच्छी है, चालकता लगभग 26 प्रतिशत ~ 29 प्रतिशत (IACS) है, तांबे के अनुपात के अनुसार C2680 (JIS) और C3604 में विभाजित किया जा सकता है , C3601 (आवश्यक ताप उपचार)
1-2: फॉस्फोर ब्रॉन्ज़ (फॉस्फोर ब्रॉन्ज़): कॉपर-टिन मिश्र धातु, इसकी चालकता पीतल से भी बदतर है, चालकता लगभग 13 प्रतिशत है। लेकिन इसकी लोच और लचीलापन अच्छा है
यह ड्राइंग प्रक्रिया वाले पाइपों के लिए उपयुक्त है, और इसके वर्गीकरण को टिन सामग्री के अनुसार C5440, C5191 और C5210 में विभाजित किया जा सकता है। टिन की मात्रा जितनी अधिक होगी, चालकता उतनी ही खराब होगी और लोच बेहतर होगी।
1-3: हीट-ट्रीटेड कॉपर एलॉय: उदाहरण के लिए, बेरिलियम कॉपर (बेरीलियम एलॉय) में अच्छी विद्युत चालकता और लोच होती है, लेकिन इसकी कीमत अधिक होती है।

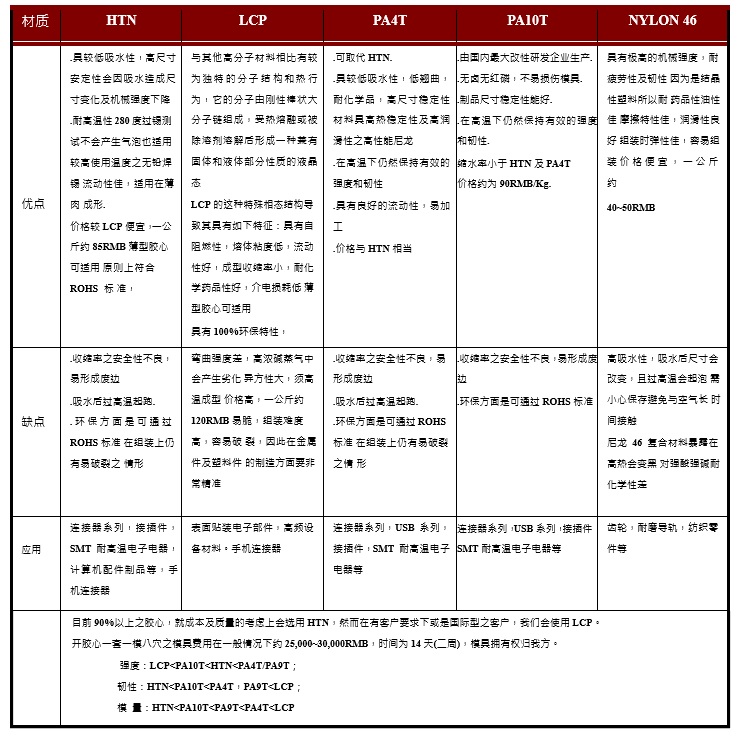

आवास और कैप के लिए प्रयुक्त सामग्री:
कनेक्टर की मुख्य संरचना और इन्सुलेशन प्रदान करें, और इसके अंदर पोगो पिन को समायोजित करें। प्रयुक्त सामग्री: कनेक्टर्स का आकार, आकार और उपयोग बहुत भिन्न होते हैं, इसलिए उपयोग किए जाने वाले इंजीनियरिंग प्लास्टिक भी भिन्न होते हैं। कनेक्टर्स को डिजाइन करते समय, तापमान प्रतिरोध, तरलता, यांत्रिक शक्ति, विद्युत प्रदर्शन, पर्यावरण संरक्षण आवश्यकताओं और लागतों को उपयुक्त इंजीनियरिंग प्लास्टिक चुनने के लिए कारकों के रूप में माना जाना चाहिए। आमतौर पर इस्तेमाल किए जाने वाले इंजीनियरिंग प्लास्टिक LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, आदि हैं।
क्योंकि LCP में ज्वाला मंदक गुण होते हैं, यह ज्वाला मंदक जोड़े बिना UL94 V -0 स्तर तक पहुंच सकता है, इसलिए LCP जल्दी से RoHS और हैलोजन-मुक्त आवश्यकताओं को पूरा कर सकता है। HTN, PA4T, और PA9T नायलॉन सामग्री हैं, और UL94 V- क्लास 0 को प्राप्त करने के लिए फ्लेम रिटार्डेंट्स को जोड़ने की आवश्यकता है, HTN, PA4T, और PA10T के निर्माता घोषणा करते हैं कि संबंधित ग्रेड की सामग्री हैलोजन-मुक्त उपयोग करती है अग्निशामक।
