पोगो पिन कनेक्टर अंत डिजाइन आवश्यकताओं
पोगो पिन कनेक्टर मुख्य रूप से 6 भागों से बना है, अर्थात् सुई शाफ्ट, वसंत, सिरेमिक मनका, सुई ट्यूब, प्लास्टिक, टोपी (बुनियादी ग्राहक स्थापना आवश्यकताओं को सुई शाफ्ट की रक्षा के लिए प्लास्टिक सीएपी से लैस किया जा सकता है)। पोगो पिन कनेक्टर के संपर्क टर्मिनल की प्रपत्र आवश्यकताओं पर एक नज़र डालते हैं।
1. संपर्क के अंत के लिए डिज़ाइन आवश्यकताएँ:

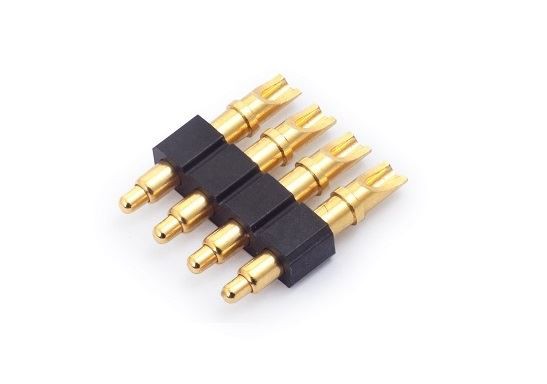

एक गैर-मानक प्रकार का संपर्क है, जिसे पूरी मशीन की केबल आवश्यकताओं के अनुसार डिज़ाइन किया गया है, पहले प्लग-इन एंड के आकार, उत्पाद स्थापना फॉर्म, उपस्थिति मोड और केबल विनिर्देश की पुष्टि करें। जब केबल निर्धारित नहीं किया जा सकता है, तो पालन करने का सिद्धांत संपर्क भाग संख्या के अनुसार तारों के छेद को डिजाइन करना है। तारों का छेद बड़े तार गेज तारों की आवश्यकताओं को पूरा कर सकता है। तार के कोर तार के व्यास और वेल्डिंग कप के भीतरी व्यास का अनुपात आमतौर पर 0.5-0.7 होता है; तार कनेक्ट करते समय, डिजाइन सिद्धांत यह है कि केबल कोर का व्यास और संपर्क का कनेक्शन छेद उपयुक्त है, और तार कोर के व्यास का वेल्डिंग छेद के आंतरिक व्यास का अनुपात आमतौर पर 0.6-0.8 होता है।
2. संपर्क के अंत के रूप में आवश्यकताएँ:
पोगो पिन कनेक्टर में, संपर्क कनेक्टर का एक महत्वपूर्ण हिस्सा है, जो मुख्य रूप से सिग्नल ट्रांसमिशन करता है। कनेक्टर के डिजाइन में, संपर्क मेटिंग एंड और टेल एंड से बना होता है। कनेक्टर प्लग और सॉकेट के बीच संपर्क की विश्वसनीयता सुनिश्चित करने के लिए संभोग अंत आमतौर पर लोचदार भागों और कठोर भागों से बना होता है; संपर्क का टेल एंड उपकरण के बीच केबल कनेक्शन, मुद्रित बोर्ड, या केबल के बीच इंटरकनेक्शन का एहसास करना है और केबल कनेक्शन के लिए बोर्डों के बीच इंटरकनेक्शन का उपयोग किया जाता है। कनेक्टर के टर्मिनल सिरे में एक वेल्डिंग वायर टाइप, एक क्रिम्पिंग वायर टाइप, और एक इंसुलेशन पियर्सिंग टाइप (IDC, सोल्डरलेस वाइंडिंग टाइप, प्रिंटेड बोर्ड्स के लिए इस्तेमाल किया जाता है, कॉन्टैक्ट्स टर्मिनेशन फॉर्म में स्ट्रेट वेल्डिंग, बेंडिंग वेल्डिंग, सरफेस माउंट और वेल्डिंग शामिल हैं। फ्री प्रेस-इन टाइप।
