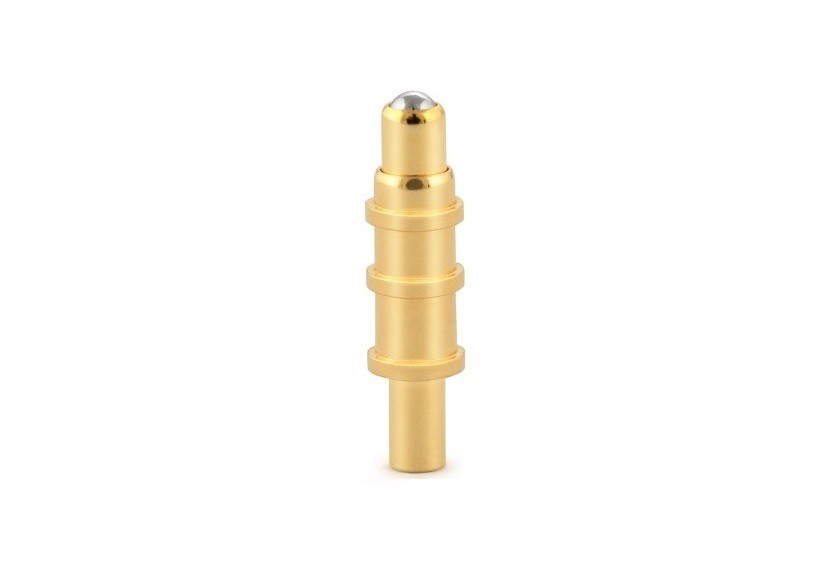

पोगो पिन कनेक्टर संपर्क अंत डिजाइन और आवश्यकताएं
1. अंतिम संपर्क के लिए डिजाइन आवश्यकताएं
एक गैर-मानक प्रकार का संपर्क है। यह पूरी मशीन की केबल आवश्यकताओं के अनुसार बनाया गया है। सबसे पहले, प्लग-इन अंत के आकार, उत्पाद स्थापना विधि, उपस्थिति प्रपत्र और केबल विनिर्देश की पुष्टि करना आवश्यक है। इस मामले में कि केबल की पुष्टि करना मुश्किल है, संपर्क नंबर के अनुसार वायरिंग छेद को डिज़ाइन करें। तारों का छेद बड़े तार गेज तारों की जरूरतों को पूरा कर सकता है। तार कोर के व्यास और वेल्डिंग कप के भीतरी व्यास का अनुपात आम तौर पर 0.5-0.7 है; तार कनेक्ट करते समय, डिजाइन सिद्धांत यह है कि केबल कोर का व्यास और संपर्क का कनेक्शन छेद उपयुक्त है, और तार कोर के व्यास का वेल्डिंग छेद के आंतरिक व्यास का अनुपात आम तौर पर 0.6-0.8 है।
2. अंतिम संपर्क के रूप में आवश्यकताएँ
पोगो पिन कनेक्टर में, संपर्क टुकड़ा कनेक्टर का एक अनिवार्य हिस्सा है, और इसका मुख्य कार्य सिग्नल ट्रांसमिशन के लिए जिम्मेदार होना है। कनेक्टर की डिज़ाइन प्रक्रिया में, मेटिंग एंड और टेल एंड द्वारा कॉन्टैक्ट बनता है। कनेक्टर प्लग और सॉकेट के बीच संपर्क की विश्वसनीयता सुनिश्चित करने के लिए संभोग अंत आम तौर पर लोचदार भागों और कठोर भागों से बना होता है; संपर्क का टेल एंड उपकरण के बीच केबल कनेक्शन, मुद्रित बोर्डों के बीच इंटरकनेक्शन, या केबल के कनेक्शन में केबल और बोर्ड के बीच इंटरकनेक्शन के लिए ज़िम्मेदार है। कनेक्टर के टर्मिनल सिरे को चार प्रकारों में विभाजित किया जा सकता है: वेल्डिंग वायर टाइप, क्रिम्पिंग वायर टाइप, इंसुलेशन पियर्सिंग टाइप और सोल्डरलेस वाइंडिंग टाइप; आवेदन मुद्रित सर्किट बोर्ड पर, संपर्क समाप्ति रूपों को चार प्रकारों में विभाजित किया जा सकता है: सीधी वेल्डिंग, घुमावदार वेल्डिंग, सतह माउंट, और सोल्डरलेस प्रेस-इन प्रकार।
