सबसे पहले, "मिनिएचर पोगो पिन" क्या है, नाम की तरह ही, "मिनिएचर पोगो पिन" भी एक तरह का पोगो पिन है, लेकिन इसकी मात्रा बहुत कम है, और अंतरिक्ष उपयोग की दर बहुत कम है (विशेष बचत स्थान) )
पहला माइक्रो पोगो पिन का अनुप्रयोग है। यह एक सीमित स्थान में उपयोग के लिए उपयुक्त एक नए प्रकार का कनेक्टर सिस्टम है। यदि उत्पाद को एक फ्लैट डिजाइन की आवश्यकता है, या यदि अंतिम उत्पाद मॉड्यूलर होना आवश्यक है, तो संभोग कनेक्टर से बचा जाना चाहिए, इसलिए लघु पोगो पिन एक आदर्श विकल्प हैं। कनेक्टर्स सीधे मुद्रित सर्किट बोर्ड पर संपर्क पैड पर धकेल दिए जाते हैं।
दूसरा, लघु पोगो पिन के उत्पाद गुण। रेटेड करंट 10A तक पहुंच सकता है, न्यूनतम पिन रिक्ति 0.4mm (होल माउंट के माध्यम से) / 0.3mm (सरफेस माउंट) है, और सेवा जीवन 50 से अधिक है,{{6 }} चक्र। उच्च कंपन प्रतिरोध के साथ, यह डेटा ट्रांसमिशन या पतले और हल्के मोबाइल फोन मॉड्यूल (डिस्प्ले, ऑडियो जैक, चार्जिंग और अन्य मॉड्यूल) के वर्तमान ट्रांसमिशन के लिए उपयुक्त हो सकता है।

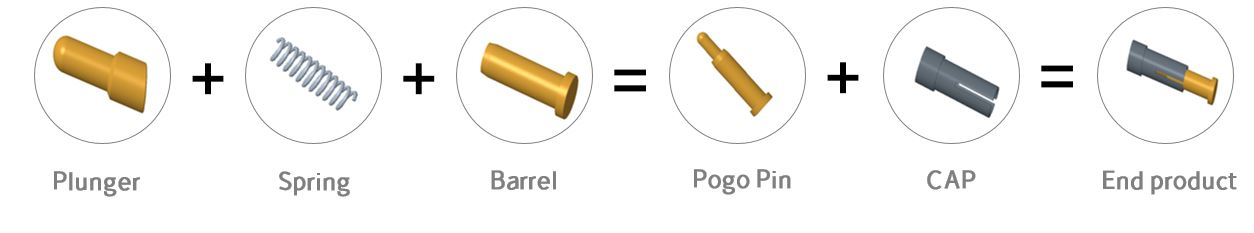

3. लघु पोगो पिन की संरचना और कार्य सिद्धांत। एक नियमित पोगो पिन की तरह, लघु पोगो पिन कनेक्टर में एक पतली ट्यूब होती है जिसमें एक स्प्रिंग और अंदर एक थिम्बल होता है। स्प्रिंग प्रिंटेड सर्किट बोर्ड पर पिन को कॉन्टैक्ट पैड पर धकेलता है, जिससे एक विश्वसनीय, कंपन-प्रतिरोधी विद्युत संपर्क स्थापित होता है।
4. अनुकूलित डिजाइन। लघु पोगो पिन कस्टम पोगो पिन के विकल्प के साथ उपलब्ध हैं और विशिष्ट आवश्यकताओं को पूरा करने वाली ऊंचाई का उपयोग करते हैं। उत्पाद को पूरी तरह से स्वचालित असेंबली की उत्पादन लाइन पर लागू किया जा सकता है। पिन और कनेक्टर हाउसिंग, प्रोटेक्टर, पैकेजिंग, या मेल खाने वाली महिला हेडर के विभिन्न आकारों सहित कस्टम डिज़ाइन का विकल्प।
5. मानक डिजाइन। ग्राहक परियोजना की विशेष आवश्यकताओं के अनुसार स्वतंत्र रूप से डिजाइन का चयन कर सकते हैं। अनियमित संरचनाओं के अलावा, ग्राहक एकल-पंक्ति, डबल-पंक्ति, या बहु-पंक्ति पिन हेडर उत्पादों के लिए नए मानक के रूप में पोगो पिन टर्मिनलों का भी उपयोग कर सकते हैं।
