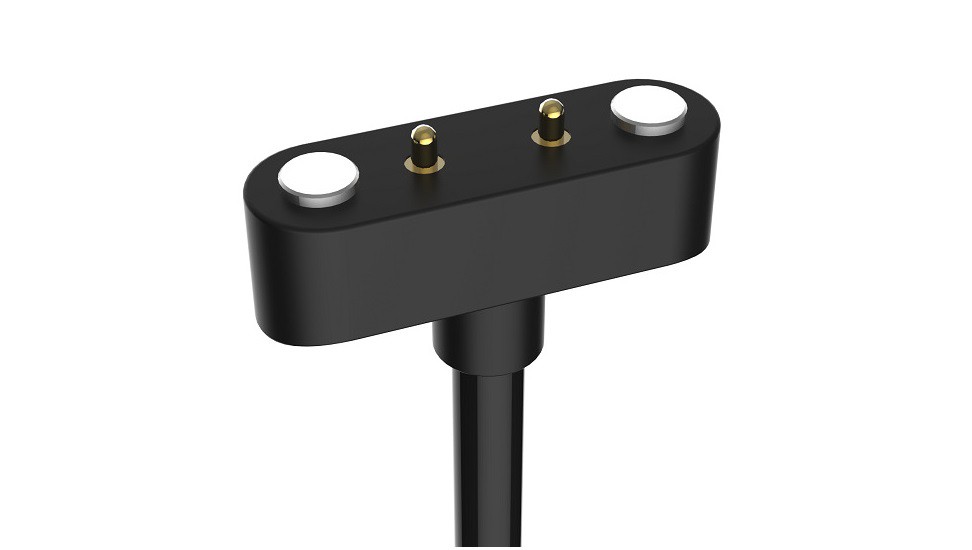

चुंबकीय पोगो पिन चार्जिंग केबल

चुंबकीय पोगो पिन चार्जिंग केबल

चुंबकीय कनेक्टर, जिन्हें चुंबक कनेक्टर, चुंबकीय कनेक्टर और चुंबकीय कनेक्टर के रूप में भी जाना जाता है, कुछ ऐसे कनेक्टर हैं जिनका व्यापक रूप से इलेक्ट्रॉनिक उपकरणों में उपयोग किया जाता है, जो मुख्य रूप से पोगो पिन और मैग्नेट से बना होता है। चुंबक की संरचना डिजाइन और चुंबक संपर्क और आकर्षित करने के माध्यम से, यह एक चुंबक-प्रकार कनेक्टर प्रदान करता है जिसमें एक बड़ा सोखना बल होता है और यह छोटे आकार की संरचनाओं और हल्के और पतले उत्पादों के लिए उपयुक्त होता है।

मुख्य विशेषताएं:

1. लंबी उम्र, उपयोग की संख्या 100,000 से अधिक बार तक पहुंच सकती है

2. कोई मोल्ड खोलना, ग्राहक अनुकूलन और लागत-बचत के लिए सुविधाजनक नहीं है

3. लोचदार बल को सटीक रूप से मापा और समायोजित किया जा सकता है

4. विविध उत्पादन मोड जो ग्राहकों के लिए सुविधाजनक हैं (एसएमटी, प्लग-इन, आदि)

5. छोटी दूरी, अंतरिक्ष की बचत, डिजाइनरों को अधिक लचीली कॉन्फ़िगरेशन संरचना प्रदान करना

6. कम अधिष्ठापन, बेहतर उच्च आवृत्ति समाधान

7. RoHS और HF (कनेक्टर) आवश्यकताओं का अनुपालन करें

उत्पाद विशेषता:

चुंबक स्थिति: स्वचालित रूप से आकर्षित करने, संरेखित करने और यहां तक ​​कि मूर्खता को रोकने के लिए चुंबक का उपयोग करें

एंटी-ड्रॉप: सक्शन इंटरफ़ेस को हटाना आसान है, और मशीन को चलाना आसान नहीं है

लंबा जीवन: 10,000 से अधिक बार

पनरोक डिजाइन: IP67 से ऊपर

फास्ट चार्जिंग टाइम: हाई करंट ट्रांसमिशन 1A-100A डिज़ाइन का सामना करना पड़ता है

अनुकूलन: मेजबान उत्पाद के आकार से मेल खाने के लिए विविध आकार और शैलियों, उत्पाद की गुणवत्ता में सुधार और बिक्री बिंदु बनाने के लिए

उत्पाद संरचना:

एक चुंबक प्रकार कनेक्टर में पुरुष अंत घटक और पुरुष अंत घटक के साथ एक महिला अंत घटक समाक्षीय शामिल होता है। पुरुष अंत घटक में पहली बाहरी रिंग रबर भाग, पहली रिंग रबर भाग, पहली रिंग चुंबक और दो पुरुष पिन शामिल हैं एक पहली रिंग चुंबक पहले बाहरी रिंग रबर भाग और पहले आंतरिक रिंग रबर भाग के बीच एम्बेडेड है, और दो पुरुष पिन सुई पहले आंतरिक रिंग रबर भाग से गुजरती हैं; फीमेल एंड असेंबली में पहला इनर रिंग रबर पार्ट शामिल है। दो बाहरी रिंग रबर के हिस्से, एक दूसरा आंतरिक रिंग रबर वाला हिस्सा, एक दूसरा रिंग चुंबक और दो महिला पिन पिन। एक दूसरा रिंग चुंबक दूसरे बाहरी रिंग रबर भाग और दूसरे आंतरिक रिंग रबर भाग के बीच एम्बेडेड होता है। दो महिला पिन सुइयों को दो आंतरिक रिंग रबर भागों पर छेदा जाता है; पहली रिंग चुंबक दूसरी रिंग चुंबक से मेल खाती है, और दूसरी रिंग चुंबक का विपरीत छोर ध्रुवता में विपरीत होता है, और दो पुरुष पिन दो महिला पिन सुइयों के अनुरूप होते हैं, और महिला पिन सुई का एक सिरा एक के साथ प्रदान किया जाता है पुरुष पिन सुई डालने के लिए अंधा छेद।
