TWS इयरफ़ोन एंटीना कैसे डिज़ाइन करें?

TWS इयरफ़ोन एंटीना कैसे डिज़ाइन करें?

ब्लूटूथ मॉड्यूल के एक महत्वपूर्ण भाग के रूप में, TWS हेडसेट ब्लूटूथ एंटीना भी TWS हेडसेट में एक महत्वपूर्ण भूमिका निभाता है। ब्लूटूथ एंटीना का डिज़ाइन और हेडसेट के साथ इसकी उपयुक्तता ब्लूटूथ संचार की संचरण गुणवत्ता में सुधार करने में मदद करती है, जिससे वास्तविक उपयोगकर्ता अनुभव में सुधार होता है।

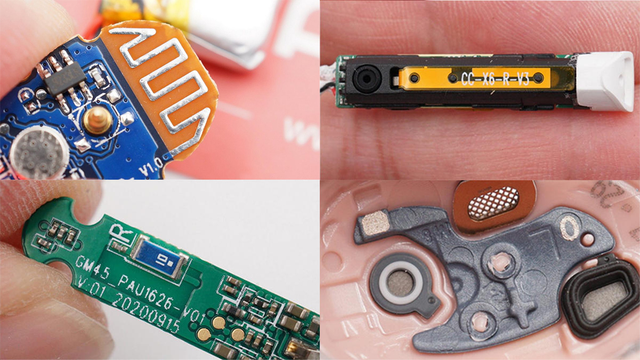

वर्तमान TWS हेडसेट में, व्यापक रूप से उपयोग किए जाने वाले ब्लूटूथ एंटेना को मुख्य रूप से चार प्रकारों में विभाजित किया जाता है, अर्थात् PCB ऑनबोर्ड एंटेना, FPC एंटेना, सिरेमिक एंटेना और LDS एंटेना। इस बार, आई लव ऑडियो नेटवर्क TWS हेडसेट ब्लूटूथ एंटीना की भूमिका, प्रकार और डिज़ाइन विकल्पों को तीन पहलुओं से साझा करेगा: TWS हेडसेट में एंटीना का महत्व, TWS हेडसेट ब्लूटूथ एंटीना की शुरूआत, और कैसे चुनें TWS हेडसेट डिजाइन।

1. TWS इयरफ़ोन एंटीना का महत्व

पुराने जमाने के रेडियो से लेकर वर्तमान स्मार्ट स्पीकर तक, "बड़े भाइयों" से लेकर स्मार्टफ़ोन तक, पारंपरिक ब्लूटूथ हेडसेट से लेकर TWS ट्रू वायरलेस हेडसेट तक। उपभोक्ता इलेक्ट्रॉनिक्स प्रौद्योगिकी के विकास में, एंटीना एक महत्वपूर्ण फर्मवेयर है। इंटरनेट ऑफ एवरीथिंग की अवधारणा के जन्म के साथ, स्मार्ट घरों, स्मार्ट वाहनों और स्मार्ट पहनने योग्य उपकरणों को एक दूसरे से जोड़ने और एक मशीन द्वारा नियंत्रित करने के लिए एंटीना की भूमिका और भी महत्वपूर्ण है।

TWS इयरफ़ोन ट्रू वायरलेस स्टीरियो इयरफ़ोन हैं। मुख्य उपयोग विधि ब्लूटूथ रेडियो फ्रीक्वेंसी के माध्यम से मोबाइल फोन और कंप्यूटर जैसे मोबाइल उपकरणों से जुड़ना है और फिर ऑडियो जानकारी को ईयरफोन तक पहुंचाना है, और फिर उन्हें ईयरफोन के अंत में डिकोड और आउटपुट करना है।

इस प्रक्रिया में, ब्लूटूथ एंटीना को दो पक्षों के बीच संवाद करने और भेजने और प्राप्त करने के कार्यों को करने के लिए "टॉवर" के रूप में कार्य करने की आवश्यकता होती है। इसलिए, TWS हेडसेट में, ब्लूटूथ चिप और ब्लूटूथ एंटीना एक दूसरे के पूरक हैं, ताकि वायरलेस रूप से प्रसारित संगीत प्लेबैक का एहसास हो सके और तारों के बंधन से बचा जा सके।

2. TWS हेडसेट ब्लूटूथ एंटीना का परिचय

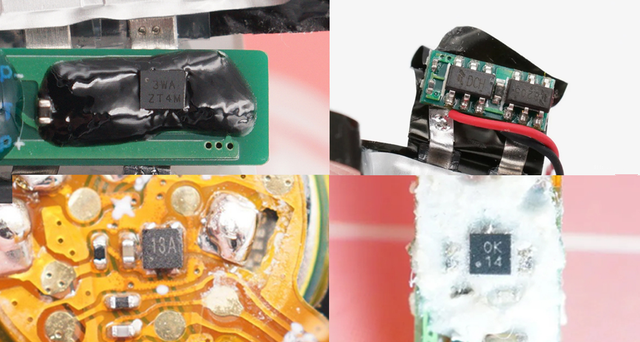

TWS हेडसेट के एक महत्वपूर्ण फर्मवेयर के रूप में, ब्लूटूथ एंटीना का वर्तमान विकास अपेक्षाकृत परिपक्व है। मुख्य रूप से चार प्रकार के पीसीबी ऑनबोर्ड एंटीना, एफपीसी, सिरेमिक और एलडीएस हैं। सबसे उपयुक्त एंटीना प्रकार चुनने के लिए TWS इयरफ़ोन उत्पाद, आवृत्ति बैंड आवश्यकताओं और लागत की उपस्थिति पर विचार करें।

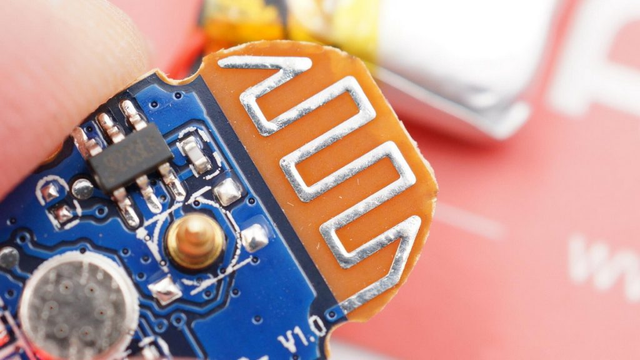

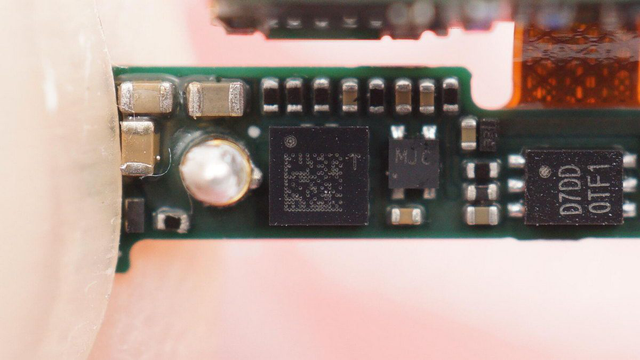

पीसीबी ऑनबोर्ड एंटीना

जैसा कि नाम से पता चलता है, पीसीबी ऑनबोर्ड एंटीना एक एंटीना प्रकार है जो सीधे पीसीबी बोर्ड पर खींचा जाता है। यह व्यापक रूप से एकल-आवृत्ति मॉड्यूल सर्किट बोर्ड जैसे ब्लूटूथ मॉड्यूल, वाईफ़ाई मॉड्यूल और ZIGBEE मॉड्यूल में उपयोग किया जाता है। TWS इयरफ़ोन में, वॉल्यूम की सीमा के कारण, ऑनबोर्ड ब्लूटूथ एंटीना का अनुप्रयोग अपेक्षाकृत दुर्लभ है।

पीसीबी ऑनबोर्ड एंटेना को पीसीबी बोर्ड के आपूर्तिकर्ताओं द्वारा डिजाइन और कार्यान्वित किया जा सकता है, जो बोर्ड के सर्किट भाग के बराबर हैं।

लाभ: पीसीबी ऑनबोर्ड एंटीना को कई डिबगिंग की कोई आवश्यकता नहीं है, और बिना किसी लागत के सीधे पीसीबी पर खींचा जा सकता है।

नुकसान: आवश्यक क्षेत्र बड़ा है, प्रत्यक्षता अपेक्षाकृत एकल है, केवल एक आवृत्ति बैंड के लिए उपयुक्त है, एंटेना के विभिन्न बैचों की स्थिरता अपेक्षाकृत खराब है, और विरोधी हस्तक्षेप क्षमता खराब है।

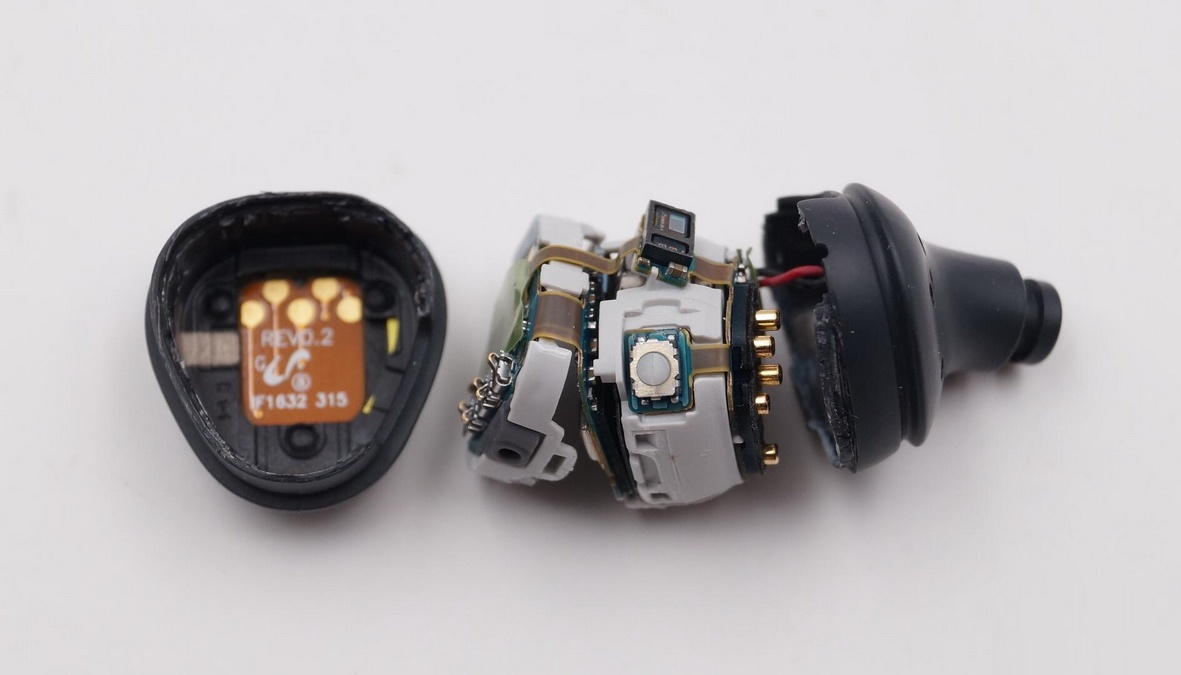

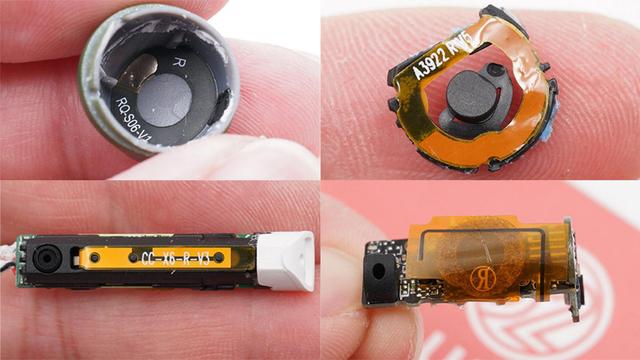

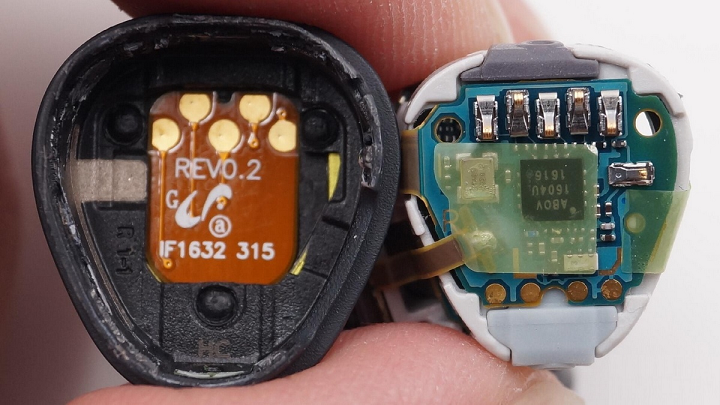

एफपीसी एंटीना

एफपीसी एंटीना पीसीबी ऑनबोर्ड एंटीना से विकसित हुआ। TWS हेडसेट की वॉल्यूम सीमा के कारण, आंतरिक मदरबोर्ड पर स्थान एंटीना को समायोजित नहीं कर सकता है। FPC एंटीना एंटीना सर्किट को पीसीबी से बाहर निकालने और एंटीना को एक अलग घटक बनाने के लिए अन्य बाहरी धातुओं का उपयोग करने के बराबर है। ताकि इसे TWS हेडसेट के इंटरनल स्पेस में बेहतर तरीके से प्लेस किया जा सके।

एफपीसी एंटीना को सॉफ्ट बोर्ड और लचीली सामग्री के पीसीबी बोर्ड कारखाने द्वारा महसूस किया जा सकता है।

लाभ: अधिकांश छोटे इलेक्ट्रॉनिक उत्पादों के लिए लागू, आवृत्ति बैंड जो बनाए जा सकते हैं वे भी समृद्ध हैं, प्रदर्शन बेहतर है, और लागत कम है।

नुकसान: प्रत्येक उत्पाद को व्यक्तिगत रूप से डीबग किया जाना चाहिए और मैन्युअल रूप से पैच किया जाना चाहिए।

एलडीएस एंटीना

एलडीएस एंटीना एफपीसी एंटीना का एक और अपग्रेड है। यद्यपि FPC एंटीना काफी हद तक हेडसेट के आंतरिक स्थान का उपयोग करने में सक्षम रहा है, फिर भी इसे संलग्न करने के लिए एक समतल विमान की आवश्यकता होती है।

एलडीएस एंटेना लेज़र डायरेक्ट मोल्डिंग तकनीक का उपयोग करता है, जो ब्रैकेट, कवर प्लेट आदि पर सीधे धातु एंटीना पैटर्न बनाने के लिए लेजर तकनीक का उपयोग करता है, जिसे इयरफ़ोन के अंदर अनियमित सतहों पर लेज़र किया जा सकता है, आगे इयरफ़ोन के आंतरिक स्थान का उपयोग किया जा सकता है।

लेजर प्रोसेसिंग, लेजर तकनीक और इलेक्ट्रोप्लेटिंग तकनीक के लिए एलडीएस एंटीना के निर्माता इसका समर्थन कर सकते हैं।

लाभ: सभी दिशाओं का समर्थन किया जा सकता है और मजबूत स्वीकार्यता हो सकती है।

नुकसान: लागत अधिक महंगी है, और उत्पाद की बाहरी सतह की सामग्री के लिए विशेष आवश्यकताएं हैं।

सिरेमिक एंटीना

सिरेमिक एंटीना एक अन्य एंटीना उत्पाद है जो ब्लूटूथ मॉड्यूल उपकरणों में व्यापक रूप से उपयोग किया जाता है। इसका नाम चीनी मिट्टी के गोले के उपयोग के नाम पर रखा गया है। यह मुख्य रूप से दो प्रकारों में विभाजित है: ब्लॉक सिरेमिक एंटीना और बहु-परत सिरेमिक एंटीना।

थोक सिरेमिक एंटीना सिरेमिक तेज सतह पर एंटीना के धातु भाग को मुद्रित करना है, और बहु-परत सिरेमिक एंटीना को डिजाइन आवश्यकताओं के अनुसार प्रत्येक सिरेमिक ढांकता हुआ परत पर मुद्रित किया जा सकता है, जिससे एंटीना का आकार कम हो जाता है।

लाभ: छोटा आकार, आसान अनुप्रयोग, कम लागत, अच्छा प्रदर्शन, और केवल एक छोटी सी जगह लेता है।

नुकसान: निकासी क्षेत्र की आवश्यकताएं अपेक्षाकृत अधिक हैं, दिशात्मकता अपेक्षाकृत एकल है, और प्लेसमेंट की स्थिति के लिए आवश्यकताएं हैं।

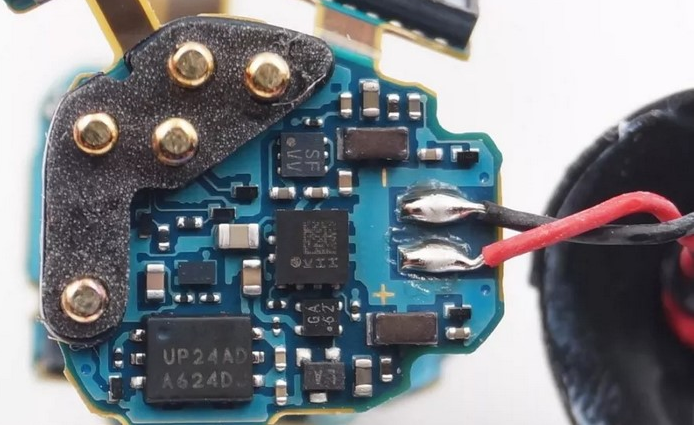

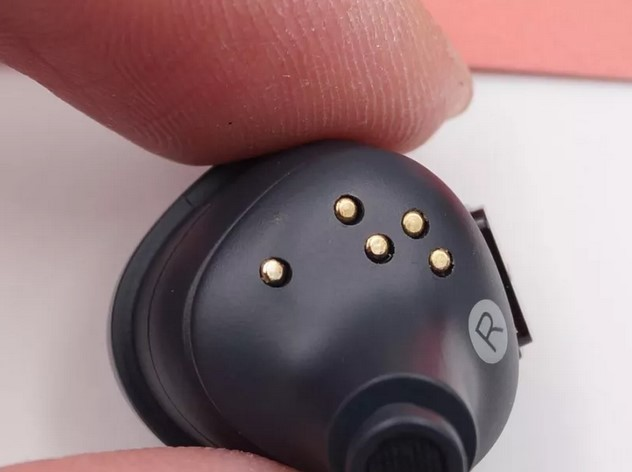

पोगो पिन एंटीना

सही एंटीना कैसे चुनें

सैद्धांतिक रूप से, लागत के संदर्भ में, पीसीबी और एफपीसी एंटेना की लागत कम होती है, सिरेमिक एंटेना मध्यम होते हैं, और एलडीएस एंटेना अधिक महंगे होते हैं; और अंतरिक्ष उपयोग के मामले में, एलडीएस एंटेना सबसे अधिक लचीले होते हैं और हेडसेट के आंतरिक स्थान का पूरा उपयोग कर सकते हैं।

प्रदर्शन के संदर्भ में, बाहरी एंटेना की भेजने और प्राप्त करने की क्षमता आमतौर पर अंतर्निहित एंटेना की तुलना में बेहतर होती है। TWS हेडसेट वॉल्यूम की कमी और पोर्टेबिलिटी आवश्यकताओं के कारण अंतर्निर्मित एंटेना के साथ डिज़ाइन किए गए हैं। प्रदर्शन अपेक्षाकृत समान है, और उपयुक्त एंटीना का चयन करने के लिए विभिन्न कारकों पर व्यापक रूप से विचार करना आवश्यक है।

TWS हेडसेट के ब्लूटूथ एंटीना का डिज़ाइन ब्लूटूथ संचार की संचरण गुणवत्ता को प्रभावित करता है, जो बदले में वास्तविक उपयोगकर्ता अनुभव को प्रभावित करता है। ब्लूटूथ एंटेना का चयन कई कारकों से प्रभावित होता है जैसे कि प्रदर्शन, आवृत्ति बैंड, लागत और उपयोग के लिए स्थान। केवल विशिष्ट उत्पाद स्थितियों और उपयोग परिदृश्यों पर विचार करके, और एक उपयुक्त एंटीना चुनकर, उत्पाद के अधिकतम प्रदर्शन को बढ़ाया जा सकता है।

संक्षेप

TWS हेडफ़ोन के वास्तविक उपयोगकर्ता अनुभव के लिए एक संपूर्ण प्रभाव प्रस्तुत करने के लिए कई कारकों के सुपरपोज़िशन की आवश्यकता होती है। TWS हेडसेट ब्लूटूथ एंटीना के मुख्य घटक के रूप में, यह TWS हेडसेट और मोबाइल उपकरणों के बीच संचार के लिए एक पुल के रूप में कार्य करता है और TWS हेडसेट के ब्लूटूथ कनेक्शन की स्थिरता और ध्वनि गुणवत्ता संचरण की गुणवत्ता की गारंटी प्रदान करता है।

वर्तमान में, बाजार में TWS हेडसेट में उपयोग किए जाने वाले मुख्य ब्लूटूथ एंटीना उत्पादों में मुख्य रूप से PCB ऑनबोर्ड एंटेना, FPC एंटेना, सिरेमिक एंटेना और LDS एंटेना शामिल हैं। चार उत्पादों में से प्रत्येक के फायदे और नुकसान हैं और प्रदर्शन, आवृत्ति बैंड, लागत, उपयोग स्थान आदि के संदर्भ में विचार करने की आवश्यकता है, ताकि सबसे उपयुक्त एंटीना उत्पाद का चयन किया जा सके और उत्पाद के प्रदर्शन और प्रतिस्पर्धा में सुधार हो सके।

TWS इयरफ़ोन की लोकप्रियता ने संबंधित उद्योग श्रृंखलाओं के उन्नयन को शीघ्रता से प्रेरित किया है। ब्लूटूथ मॉड्यूल, ब्लूटूथ तकनीक, एंटेना और संबंधित तकनीकों में प्रगति कनेक्शन स्थिरता, ध्वनि की गुणवत्ता और प्रदर्शन के अन्य पहलुओं को सुनिश्चित करती है। वर्तमान TWS इयरफ़ोन ने विकास के प्रारंभिक चरण में शायद ही कभी वियोग का अनुभव किया है, और ध्वनि की गुणवत्ता क्षतिग्रस्त हो गई है और तीन या पांच मीटर की दूरी पर रुक-रुक कर प्लेबैक समस्याएं होने लगी हैं, जिससे उपयोगकर्ता के वास्तविक उपयोगकर्ता अनुभव में प्रभावी रूप से सुधार हुआ है।
