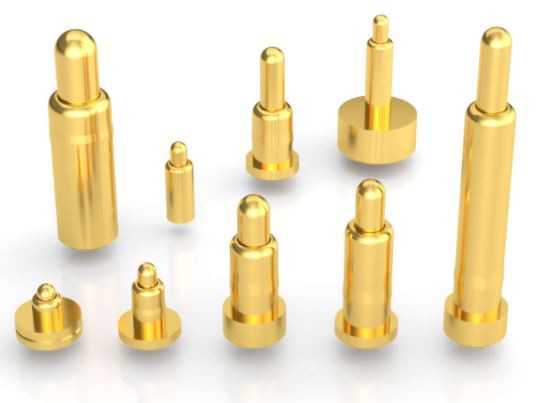

वर्तमान पोगो पिन कनेक्टर हीटिंग से कैसे निपटें?
हाई-करंट कनेक्टर विद्युत कार्यों के उपयोग में मजबूत है और शक्ति में भी बहुत अच्छा है। हालाँकि, क्योंकि यह एक बड़ा करंट है और बड़ी मात्रा में ऊष्मा उत्पन्न करता है, इससे कनेक्शन में कुछ नुकसान होंगे। हर कोई जानता है कि U=I^2RT. यह बिजली की खपत मुख्य रूप से गर्मी वितरण में परिवर्तित हो जाती है। जब वर्तमान I अपरिवर्तित रहता है, तो प्रतिरोध को कम करना डिजाइन की कुंजी है। इस समय, प्रतिरोध R=Rc संपर्क प्रतिरोध और +Rw (पिन जैक उच्च धारा कनेक्टर स्वयं का प्रतिरोध), फिर इस प्रतिरोध R को कैसे कम करें?
1. पिन जैक की संपर्क सतह का खुरदरापन:
अच्छा खुरदरापन दिखाई देता है, इसका प्रभावी संपर्क क्षेत्र बड़ा होता है, संबंधित संपर्क प्रतिरोध कम होता है, और इसका विद्युत प्रभाव अच्छा होता है, और गर्म प्लगिंग और अनप्लगिंग का जोखिम कम होता है।
2. पिन जैक सामग्री की चालकता गुणांक:
सामग्री का प्रतिरोध आरडब्ल्यू स्वयं इस गुणांक पर निर्भर करता है, जो प्रतिरोध को प्रभावी ढंग से कम कर सकता है और स्वाभाविक रूप से बिजली इनपुट को कम कर सकता है।
तीन, पिन और सॉकेट सामग्री का विश्वसनीय लोचदार कनेक्शन:
इसकी जीवन प्रत्याशा के कारण, यह सुनिश्चित करना आवश्यक है कि इसे कई बार उपयोग करने पर मजबूती से संपर्क किया जा सके। सामग्री की लोच पर इसकी उच्च आवश्यकताएं हैं और विश्वसनीय लोचदार संपर्क सुनिश्चित कर सकती हैं।
चौथा, पिन और सॉकेट सामग्री की प्रक्रियात्मकता और मितव्ययिता:
कॉपर मिश्र धातुओं की प्रसंस्करण दक्षता काफी अलग है। उसी समय, यह निम्नलिखित मदों के साथ संगत होना चाहिए। वर्तमान में, तांबे (टिन फॉस्फोर कांस्य) का बाजार में अधिक व्यापक रूप से उपयोग किया जाता है, जिसमें उच्च विद्युत विशेषताएं और मजबूत लोच होती है।
इसलिए, उच्च-वर्तमान उत्पादों को डिजाइन करते समय, कार्य की वर्तमान और परिचालन स्थितियों को निर्धारित करने और फिर उपयुक्त तार आकार का चयन करने सहित, कुंजी सामग्री की पसंद है। उच्च-वर्तमान कनेक्टर्स में, विशेष रूप से जब एक लाइव प्लगिंग अनुरोध होता है, तो सुनिश्चित करें कि पिन जैक को समानांतर में पेश किया जा सकता है। हॉट प्लगिंग का तात्कालिक संपर्क या अलगाव होता है। इस समय, वास्तविक प्रतिरोध अनंत है और समय कम है, लेकिन ऐसा होता है। गर्मी भी बहुत बड़ी है, जो डिवाइस को नुकसान पहुंचाएगी। इसलिए, डिजाइन करते समय, सुनिश्चित करें कि सम्मिलन कोण सुचारू सम्मिलन और निष्कासन सुनिश्चित करने के लिए 3 डिग्री के भीतर है। उच्च-वर्तमान कनेक्टर्स में मजबूत शक्ति होती है, लेकिन उनमें कमियां भी होती हैं। इन कमियों का असर कनेक्शन की समस्या पर पड़ेगा। इसलिए, पिन जैक की सामग्री का बेहतर मिलान होना चाहिए। यदि उपरोक्त पहलुओं को प्राप्त किया जा सकता है, तो प्राकृतिक विद्युत गुण भी बदल जाएंगे।
