टेस्ट पोगो पिन को सही तरीके से कैसे चुनें
कोई भी जिसने कभी माप और परीक्षण किया है, वह जानता है कि सटीक डेटा परीक्षण उपकरण की डिज़ाइन और माप क्षमताओं पर निर्भर करता है। लेकिन कम ही लोग जानते हैं कि परीक्षण लाइनों और कनेक्टर्स की डिज़ाइन गुणवत्ता, निर्माण प्रक्रिया, संगतता और प्रदर्शन विनिर्देश परीक्षण उपकरणों की तरह ही महत्वपूर्ण हैं। अगला, हम परीक्षण तारों और स्प्रिंग पोगो पिन के सही चयन के लिए पांच विशिष्ट मानदंडों पर ध्यान केंद्रित करेंगे।
सबसे पहले, सुरक्षा:
बिजली आपूर्ति आवश्यकताओं के समान, उपकरण परीक्षण लीड और पोगो पिन को बड़े वोल्टेज के साथ सीधे संपर्क के कारण सख्त सुरक्षा आवश्यकताओं को पूरा करना चाहिए, विशेष रूप से अंतरराष्ट्रीय आईईसी 1010 वोल्टेज और श्रेणी आवश्यकताओं, अर्थात् सीएटीआई, सीएटी II, सीएटी III, या सीएटीआईवी के अनुरूप . IEC1010 की अन्य आवश्यकताओं में क्षणिक परीक्षण, ढांकता हुआ वोल्टेज का सामना करना, या यह सत्यापित करने के लिए परीक्षण शामिल है कि उत्पाद में पर्याप्त इन्सुलेशन है और वर्तमान, विद्युत निकासी, उजागर धातु वसंत थिम्बल, और प्रभाव प्रतिरोध की आवश्यकताओं को पूरा करता है। अच्छी गुणवत्ता वाली परीक्षण सुई, महत्वपूर्ण व्यक्तिगत सुरक्षा उपकरण जैसे दस्ताने और आंखों की सुरक्षा के साथ, NFPA70E मानक में परिभाषित व्यक्तिगत सुरक्षा उपायों का हिस्सा हैं।
दूसरा, मजबूती और स्थायित्व:
उच्च-गुणवत्ता वाले परीक्षण लीड और कनेक्टर दैनिक घर्षण जैसे खींचने, दबाने और पंचर करने के कारण प्रदर्शन में गिरावट का सामना नहीं करेंगे। परीक्षण लाइन के दोनों सिरों में अच्छी तरह से डिज़ाइन किए गए तनाव-रोधी म्यान होने चाहिए। टेस्ट स्प्रिंग थिम्बल एक कठोर धातु होना चाहिए जो बार-बार कनेक्शन का सामना कर सके और हर बार सटीक डेटा संचारित कर सके।
सस्ती सामग्री की तुलना में, विशेष रूप से निर्मित बहु-स्ट्रैंड टिनडेड बेरिलियम तांबे के तार लचीलापन, दीर्घकालिक स्थायित्व, उत्कृष्ट चालकता और सटीकता प्रदान कर सकते हैं। अन्य कारकों में पोगो पिन और कनेक्टर की आंतरिक वेल्डिंग गुणवत्ता और सामग्री की तापमान सीमा शामिल है।
तीसरा, डिजाइन प्रदर्शन और संकेतक:
टेस्ट स्प्रिंग थिम्बल और टेस्ट क्लिप के डिजाइन का आरामदायक होना या न होना बहुत जरूरी है। एक आरामदायक, आसानी से पकड़ी जाने वाली ग्रिप सतह आपके हाथ में सुई को मजबूती से पकड़ने में मदद करती है, और एक मजबूत स्प्रिंग क्लैंप एक मजबूत कनेक्शन सुनिश्चित करता है। कनेक्शन सरल होना चाहिए, और मेल खाने वाले हिस्सों को बिना तनाव के आसानी से एक साथ स्लाइड करने में सक्षम होना चाहिए। उच्च-गुणवत्ता वाले कनेक्टरों पर संपर्क निकल-प्लेटेड या गोल्ड-प्लेटेड मशीनी पीतल कनेक्टर होना चाहिए, न कि केवल कास्ट पीतल। गोल्ड प्लेटेड संपर्कों का उपयोग सटीकता और ऑक्सीकरण प्रतिरोध प्रदान करता है, जिससे एक टिकाऊ, सुरक्षित और विश्वसनीय कनेक्शन प्रदान करता है।
टेस्ट लाइन और स्प्रिंग थिम्बल का डिज़ाइन इंडेक्स मैचिंग टेस्ट इंस्ट्रूमेंट के अनुरूप होना चाहिए। यदि सूचकांक परीक्षण उपकरण से छोटा है, तो उपकरण का सही मूल्य बहुत कम हो जाएगा। उदाहरण के लिए, आस्टसीलस्कप की बैंडविड्थ 100M है, और मैचिंग ऑसिलोस्कोप सुई की बैंडविड्थ केवल 50M है, तो आस्टसीलस्कप 50M हो जाता है।
चौथा, उच्च-प्रदर्शन अनुप्रयोग:

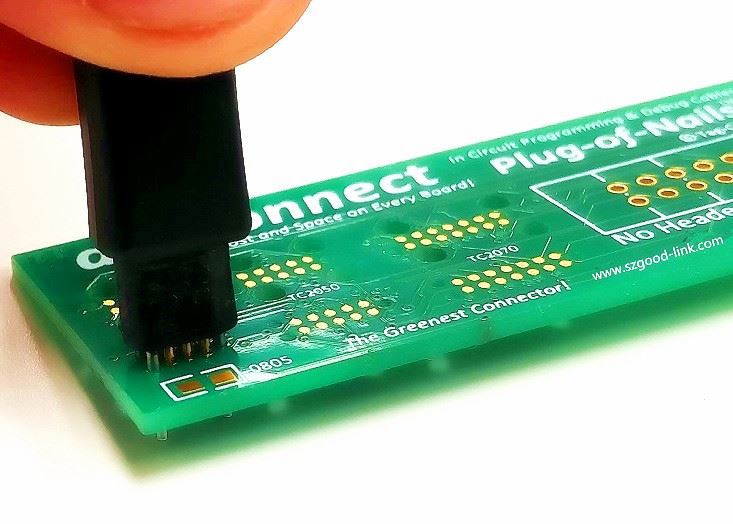

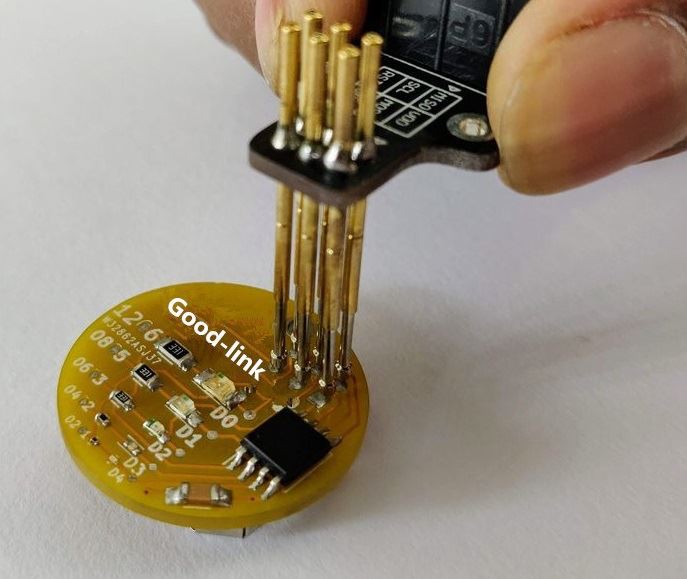

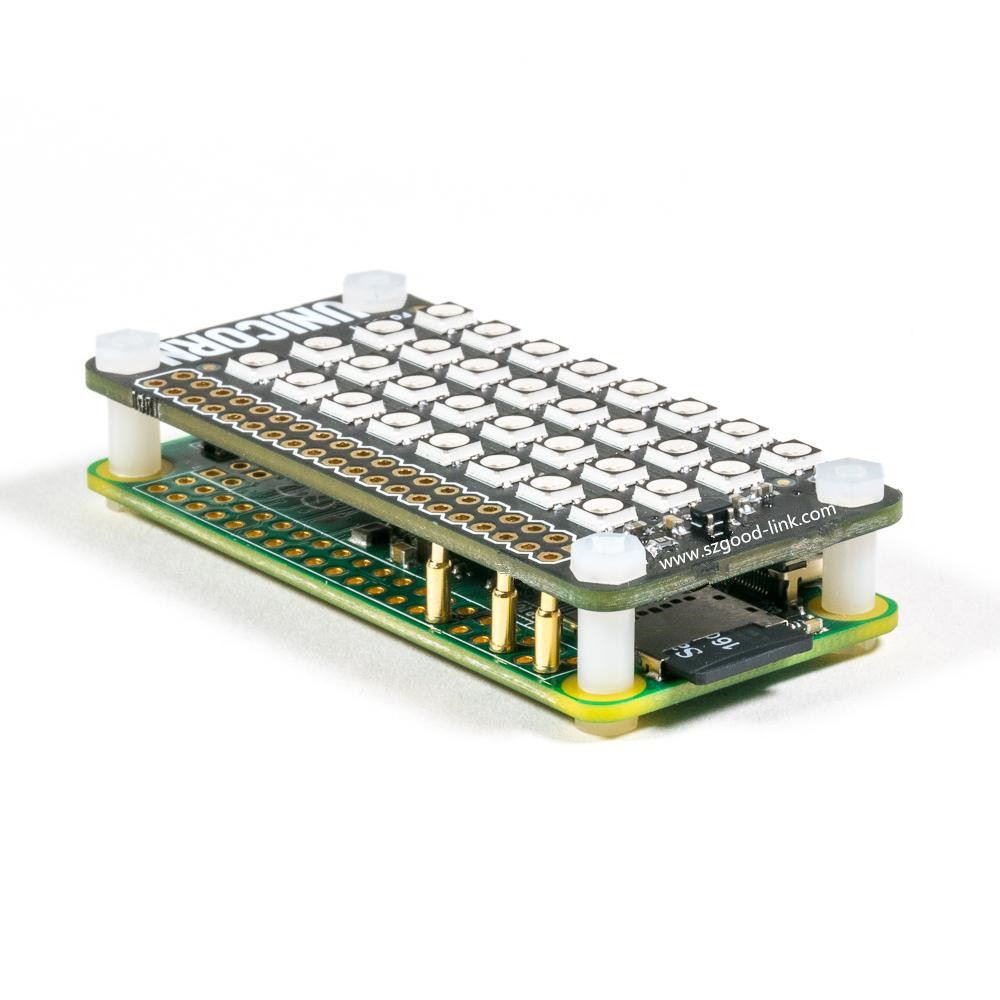

स्प्रिंग-लोडेड पोगो पिन और इलेक्ट्रॉनिक सर्किट परीक्षण के लिए एक महीन और हल्की सुई से लेकर एक तेज स्टेनलेस स्टील पोगो पिन और औद्योगिक उपयोग के लिए उपयुक्त एक मजबूत सुई तक, सुई का डिज़ाइन अब विभिन्न अनुप्रयोगों की जरूरतों को ध्यान में रखता है। उदाहरण के लिए, एकल-बिंदु सुई सुइयों का सबसे सामान्य रूप है। अधिकांश मीटर एकल-बिंदु परीक्षण लाइन प्रदान करते हैं, जो परीक्षण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए काफी उपयोगी है। उच्च घनत्व वाले सर्किट बोर्डों पर बहुत छोटे संपर्क बिंदुओं को मापने के लिए एक तेज स्प्रिंग थिम्बल एक बेहतर उपकरण है। हालांकि वे आसानी से क्षतिग्रस्त हो जाते हैं, पोगो पिन को आमतौर पर फिर से तेज किया जा सकता है क्योंकि उन पर कोई चढ़ाना नहीं होता है।
वापस लेने योग्य स्प्रिंग थिम्बल वाली सुई बहुत पतले व्यास वाले स्टेनलेस स्टील के तार से जुड़ी होती है। सुई के अंत को छोड़कर, पूरे तार को एक इंसुलेटिंग परत द्वारा कवर किया जाता है ताकि आकस्मिक संपर्क को शॉर्ट सर्किट और चिप को नुकसान पहुंचाने से रोका जा सके। हुक सरौता स्प्रिंग थिम्बल कनेक्शन को जगह पर रखने के लिए उपयुक्त है, जो हैंड्स-ऑफ ऑपरेशन के लिए सुविधाजनक है। आईसी चिप्स के आसान परीक्षण के लिए विभिन्न आकारों के परीक्षण क्लिप का उपयोग करें। आईसी परीक्षण क्लिप एक आईसी चिप पर कई पिनों की जांच के लिए आदर्श उपकरण हैं। वे कई चिप तारों में से एक को खोजने के लिए बहुत उपयुक्त हैं। एसएमडी सुइयों का उपयोग सतह माउंट बोर्डों (एसएमडी) पर निश्चित-बिंदु परीक्षण के लिए किया जा सकता है। इस प्रकार के परीक्षण के लिए बहुत ही छोटे सर्किट बोर्ड, जैसे कि MINI GRIP-XB/100 मिनी टेस्ट क्लैम्प्स पर टचपॉइंट्स के लिए बहुत पतले और तेज स्प्रिंग थिम्बल के उपयोग की आवश्यकता होती है। माइक्रो एसएमडी क्लैंप को एसएमडी चिप पर ठीक पिच पिन को क्लैंप करने के लिए डिज़ाइन किया गया है। बीएनसी एडेप्टर केबल (छोटे तारों के साथ छोटा पैच कॉर्ड) सिग्नल परीक्षण के लिए सर्किट बोर्ड से आरएफ कनेक्टर को स्थापित करना आसान बनाता है ...
पांचवां, टेस्ट लाइन कनेक्शन कनेक्टर:
मानकों, सुरक्षा और वास्तविक जरूरतों के अनुसार, टेस्ट लाइन कनेक्टर में विभिन्न अनुप्रयोग और मानक प्लग और सॉकेट होते हैं। उदाहरण के लिए, ऑसिलोस्कोप में बीएनसी कनेक्टर होता है, मल्टीमीटर में 4 मिमी केला कनेक्टर होता है, और स्पेक्ट्रम विश्लेषक में एन-टाइप कनेक्टर होता है, आदि। विभिन्न अनुप्रयोगों में अलग-अलग कनेक्टर होते हैं। एक दूसरे से मेल खाने के लिए, विभिन्न एडेप्टर (कपलिंग) बाजार में दिखाई दिए। एडेप्टर), एडेप्टर (एडेप्टर), एडेप्टर केबल, कनेक्टिंग केबल, ब्रांच केबल आदि।
संक्षेप में, यह परीक्षण लाइनों और पोगो पिन के सही चयन के लिए पांच विशिष्ट मानदंड हैं जिनका हमने आज वर्णन किया है। इन पांच बिंदुओं के अनुसार सभी को पोगो पिन की भी गहरी समझ है।
