मूल डिज़ाइन अवधारणा,सवार डिजाइन, औरकाम करने की ऊँचाई पोगो पिन का
पोगो पिन (स्प्रिंग-लोडेड कनेक्टर) की मूल डिज़ाइन अवधारणा:
विद्युत विशेषताएँ सक्रिय रूप से धारा के संचालन के लिए कम से कम प्रतिरोध, सर्वोत्तम स्थिति वाला मार्ग खोज लेंगी
करंट सुई शाफ्ट से बाहरी ट्यूब की दीवार तक और फिर पीसीबी तक संचालित किया जाएगा। इस समय, प्रतिरोध मान सबसे छोटा है।
पोगो पिन (स्प्रिंग-लोडेड कनेक्टर) का मूल प्लंजर डिज़ाइन:
बायस टेल
प्रदर्शन, कीमत और आकार के बीच अच्छे संतुलन के साथ बायस टेल डिज़ाइन सबसे आम और सबसे सस्ता है। यह डिज़ाइन स्थिर तल प्रतिबाधा की गारंटी दे सकता है।
लाभ: कम और स्थिर प्रतिरोध
बैक ड्रिल
बैक ड्रिल का उपयोग आमतौर पर छोटे कनेक्टर वाले वातावरण में किया जाता है, जैसे वायरलेस ईयरबड, स्मार्टफोन या छोटे IoT डिवाइस। छोटा आकार ग्राहकों की लोच आवश्यकताओं को पूरा कर सकता है क्योंकि इस डिज़ाइन की स्प्रिंग लंबाई सुई ट्यूब की लंबाई से अधिक हो सकती है। कुछ मामलों में जहां जगह सीमित है.
शंकु डिज़ाइन
इस प्रकार का डिज़ाइन उच्च सांद्रता आवश्यकताओं वाले कनेक्टर के लिए सबसे अच्छा विकल्प है क्योंकि स्प्रिंग को सीधे पिन एक्सल के पतला टेल पिन पर सबसे अच्छा सेट किया जा सकता है। पिन एक्सल के कंपन को कम करने के लिए, पिन एक्सल के नीचे की ओर पतली पूंछ को स्प्रिंग के अंदर रखा जाता है। लाभ: आसान मोड़, थोड़ा तिरछापन, कम लागत।
बॉल डिज़ाइन
हेवी-ड्यूटी मशीनों, चार्जिंग और चिकित्सा अनुप्रयोगों जैसे चुनौतीपूर्ण वातावरणों के लिए बॉल डिज़ाइन सबसे अच्छा विकल्प है, संपर्क अधिक स्थिर है, और उच्च धारा महत्वपूर्ण है।
लाभ: स्थिर प्रतिरोध, उच्च धारा से गुजर सकता है

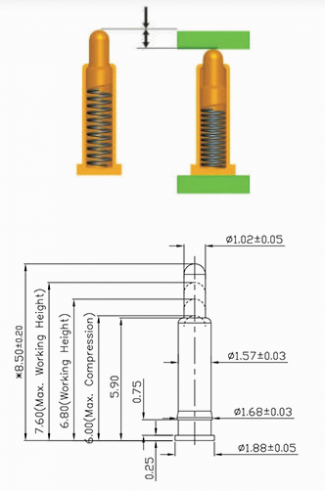

पोगो पिन (स्प्रिंग-लोडेड कनेक्टर) की मूल कार्य ऊंचाई:
आम तौर पर, ऑपरेशन के दौरान संपीड़न की मात्रा कुल यात्रा का 2/3 होती है, यदि संपीड़न की मात्रा पर्याप्त है, तो सकारात्मक बल बहुत कम है इसलिए प्रतिबाधा स्थिर नहीं है।
कार्यशील ऊंचाई पर पोगो पिन का उपयोग करने से कनेक्टर का स्थायित्व और प्रदर्शन काफी बढ़ जाएगा।
पोगो पिन को जोड़ने वाली बैटरी संपर्क प्लेट या गोल्डन फिंगर गंदगी, ऑक्सीकरण आदि से मुक्त होनी चाहिए।
कृपया ड्राइंग में बताई गई विशिष्टताओं की सीमा के भीतर उपयोग को प्रतिबंधित करें।
