पोगो पिन का उपयोग करने की 7 विशेषताएं
पोगो पिन से लोडेड कनेक्टर (जिसे पोगो पिन कनेक्टर्स भी कहा जाता है) धीरे-धीरे लोकप्रिय हो रहे हैं और प्रमुख प्रसिद्ध निर्माताओं द्वारा उत्पादों में उपयोग किए जाते हैं। उदाहरण के लिए Apple, और Microsoft।
पोगो पिन की उत्पत्ति के बारे में
शीर्षक में वर्णित 7 कारणों के रूप में, निम्नलिखित संक्षेप में पोगो पिन की उत्पत्ति की व्याख्या करता है। कनेक्टर्स आमतौर पर 50 से अधिक वर्षों के लिए उपयोग किए गए हैं। अधिक वरिष्ठता वाले इंजीनियरों ने पहले पोगो पिन की सिफारिश नहीं की। उनका मानना था कि पोगो पिन का उपयोग अस्थिर, कम धारा, किसी भी कंपन के प्रति संवेदनशील और अन्य डेटा ट्रांसमिशन उपकरण के लिए उपयुक्त नहीं था।
चूंकि हाल के वर्षों में सेमीकंडक्टर परीक्षण उद्योग में तेजी आई है, इसलिए स्प्रिंग-लोडेड टेस्ट पिन के प्रदर्शन में काफी सुधार हुआ है। तकनीकी विकास के जवाब में, उत्पाद के आकार को कम करने की आवश्यकता है। कनेक्टर विनिर्देशों को पूरा करने के लिए, अर्धचालक प्रक्रिया परीक्षण पिन पोगो पिन कनेक्टर पर लागू होते हैं। मध्य जांच द्वारा बनाया गया पोगो पिन लगभग 2 मिमी से कम है, और 0 .1 मिमी से कम दुर्लभ है।
आश्चर्य है कि पोगो पिन कनेक्टर इन दिनों इतने लोकप्रिय क्यों हैं?
यह कई अनुप्रयोगों पर क्यों लागू होता है? मैं आपको बता दूँ!
1. तुलनात्मक रूप से कम लागत
अधिकांश कनेक्टर एक मुद्रांकन प्रक्रिया का उपयोग करते हैं, जिसमें मॉड्यूल का उपयोग करके धातु की शीट को उचित आकार में बनाया जाता है। प्रक्रिया के बारे में जानने के लिए इस वीडियो पर क्लिक करें!
इसके विपरीत, पोगो पिन सिरों के अतिरिक्त स्क्रैपिंग के बिना धातु के स्टॉक को जल्दी से मोड़ने के लिए एक मोड़ प्रक्रिया का उपयोग करते हैं। दो प्रक्रियाओं के बीच का अंतर मॉड्यूल के निर्माण की लागत है। मॉड्यूल की कीमत $5,000 तक हो सकती है, और ये निश्चित रूप से लागत में शामिल हैं और उत्पाद की कीमत को प्रभावित करने वाले कारकों में से एक हैं। लागत की गणना निम्नानुसार की जाती है:
कनेक्टर मूल्य प्लस मॉड्यूल लागत/मात्रा=अंतिम मूल्य प्रति यूनिट कनेक्टर
0.4USD प्लस 3500USD/10.000=0.75USD
विशेष रूप से कम संख्या में कनेक्टर्स के लिए जिन्हें अनुकूलित करने की आवश्यकता होती है, स्प्रिंग-लोडेड कनेक्टर सबसे कुशल विकल्प हैं। सचित्र उदाहरण में, फैलाव 80 प्रतिशत तक बढ़ सकता है।
2. उपयोगकर्ता अनुभव में सुधार करें
स्प्रिंग-लोडेड कनेक्टर बहुत सुविधाजनक हैं, और Apple के उत्पादों में, हमें पूरा यकीन है कि ऐसा ही है। जब मैंने पहली बार Apple टैबलेट के मैग्नेटिक चार्जर का इस्तेमाल किया, तो मैं काफी भ्रमित था। जब तक यह नोटबुक के करीब है, चार्जर सीधे कंप्यूटर से जुड़ा रहेगा, जो उपयोग करने में बहुत सुविधाजनक है और एक चतुर डिजाइन है।
एक बार जब इन उत्पादों में थोड़ा सुधार किया जाता है, तो वे उपभोक्ताओं के लिए प्रभावशाली परिणाम पैदा कर सकते हैं और अधिक ब्रांड के वफादार ग्राहकों को आकर्षित कर सकते हैं। पोगो पिन विशेष रूप से स्वचालित और निरंतर उपयोग का उपयोग करके ग्राहक अनुभव को बढ़ाता है।
3. छोटे आकार में उपयोग के लिए अधिक उपयुक्त

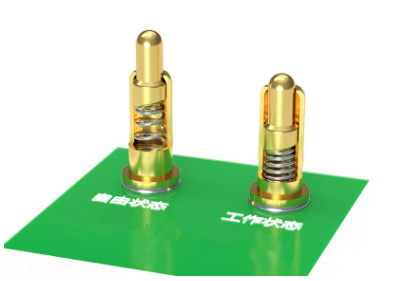

अधिकांश कनेक्टर स्थिर होते हैं लेकिन अपेक्षाकृत भारी होते हैं, अन्यथा, वे छोटे होते हैं लेकिन आसानी से क्षतिग्रस्त हो जाते हैं। हालाँकि, स्प्रिंग-प्रकार कनेक्टर उपरोक्त दो लाभों को जोड़ता है, और आकार बहुत छोटा है, लेकिन यह 1,000,000 बार उपयोग का सामना कर सकता है। जब कुंडल वसंत समान रूप से संकुचित होता है, तो वसंत मोड़ पर दबाव बढ़ाता है। विशेष आंतरिक वसंत डिजाइन के कारण, यह आकार और स्थिरता के छोटे फायदे बनाए रख सकता है।
4. सबसे लंबी सेवा जीवन वाला विकल्प
पोगो पिन वाले कनेक्टर बेहद टिकाऊ होते हैं। अन्य कनेक्टर्स के विपरीत, जब पोगो पिन को लंबवत दबाया जाता है, तो सभी घटक दबाने की प्रक्रिया के दौरान प्रत्येक घटक पर एक निश्चित मात्रा में घिसाव को कम कर सकते हैं। समस्या यह है कि जब कनेक्टर डाला जाता है, तो दोनों तरफ खरोंच होगी, जो सतह कोटिंग को नष्ट कर देगी, वर्तमान वहन क्षमता को कम कर देगी, और प्लग-इन कनेक्टर का उपयोग करने के लिए आवश्यक अधिक बल को गंभीरता से प्रभावित करेगी। हालांकि, जब पोगो पिन के घटक सुई शाफ्ट और सुई ट्यूब को प्रभावित किए बिना रगड़ते हैं, तो इंजीनियर आंतरिक रूप से उत्पन्न घर्षण बल को सीमित और निर्दिष्ट करेगा।
5. उच्च सहिष्णुता सहिष्णुता
पोगो पिन कनेक्टर सामान्य कनेक्टर की आंतरिक संरचना की तुलना में एक उच्च यात्रा स्थान प्रदान करता है और कनेक्टर का उपयोग करते समय इंजीनियरों और उपयोगकर्ताओं को उच्च स्तर की स्वतंत्रता देता है, और निर्माण त्रुटि बहुत अधिक समस्याएं पैदा नहीं करेगी। उदाहरण के लिए, एलजी के जी6 स्मार्टफोन साझेदारी के मामले में, फोन के पिछले हिस्से पर खराब फिंगरप्रिंट सेंसर की समस्या थी। जब उपयोगकर्ता फिंगरप्रिंट सेंसर को छूता है, तो मोबाइल फोन के अंदर छोटा फ्लैट स्प्रिंग कनेक्टर मोबाइल फोन सिस्टम को फीड करेगा। गर्म क्षेत्रों में, कनेक्टर से जंक्शन को अलग करने के लिए प्लास्टिक बैक शेल का विस्तार होगा। कनेक्शन से बचने के लिए पोगो पिन का उपयोग करें उपयोग के दौरान डिवाइस द्वारा उत्पन्न अत्यधिक स्ट्रोक, जिसके परिणामस्वरूप क्षति हो सकती है।
6. इकट्ठा करने में आसान
जिस तरह से इंजीनियर इकट्ठा होते हैं वह डिजाइन में मुख्य विचार होता है। बोर्ड-टू-बोर्ड कनेक्शन के लिए पोगो पिन का उपयोग करते समय सामान्य कनेक्टर के निर्माण में अतिरिक्त प्रक्रियाएं और महंगी लागत लगती है, इसके लिए किसी विशेष परिष्करण की आवश्यकता नहीं होती है।
उच्च लचीलेपन के साथ असेंबली प्रक्रिया में, घटकों को जल्दी से इकट्ठा किया जा सकता है, यही वजह है कि पोगो पिन सबसे अच्छा विकल्प हैं। हम एक स्क्रू फ़ंक्शन के साथ पोगो पिन भी प्रदान करते हैं, जो इंजीनियरों को स्थापना और कनेक्शन के कार्यों को संयोजित करने में सक्षम बनाता है।
7. स्थिर धारा प्रदान करें
अंत में, पोगो पिन एक अकल्पनीय रूप से स्थिर वर्तमान प्रदान करता है और इसे विशेष वसंत बल और डिजाइन के साथ स्वतंत्र रूप से इकट्ठा किया जा सकता है। जब लोचदार बल बढ़ जाता है, तो सुई ट्यूब के अंदर सुई शाफ्ट का बाहर निकालना अधिक स्थिर होगा और इसमें बेहतर विद्युत चालकता होगी।

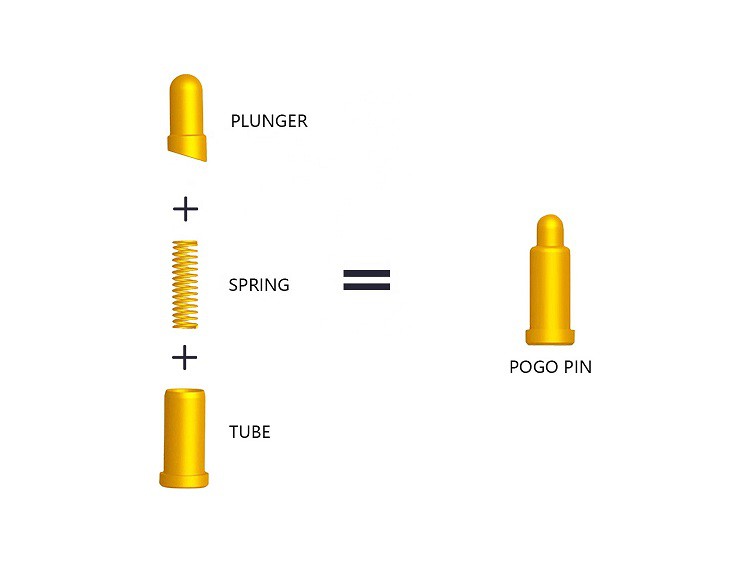

उच्च-वर्तमान पोगो पिन का डिज़ाइन वर्तमान को और अधिक स्थिर बना सकता है। यदि एक क्षणिक रुकावट होती है, तो वसंत के माध्यम से धारा का प्रवाह वसंत को जला देगा और अंततः सुई को विफल कर देगा। इसलिए, सुई शाफ्ट और सुई ट्यूब के बीच संपर्क बिंदुओं की संख्या में वृद्धि से तात्कालिक रुकावट की संभावना कम हो जाती है।
